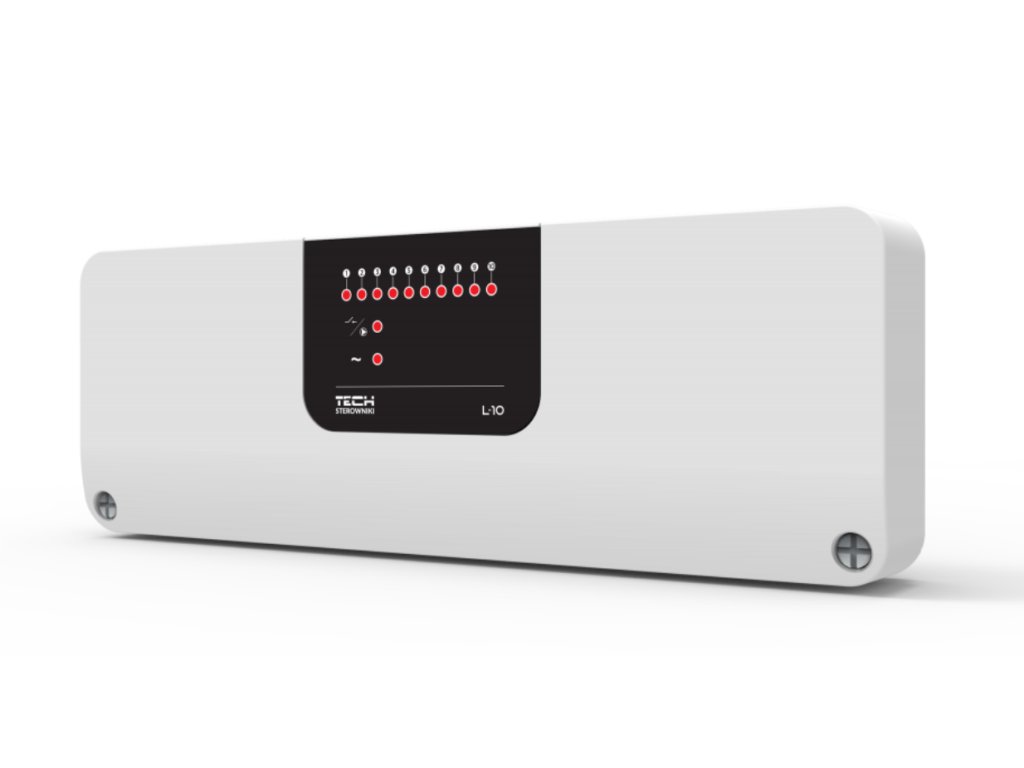

Podlahová lišta EU-L-10 (drátová, 10 zón)

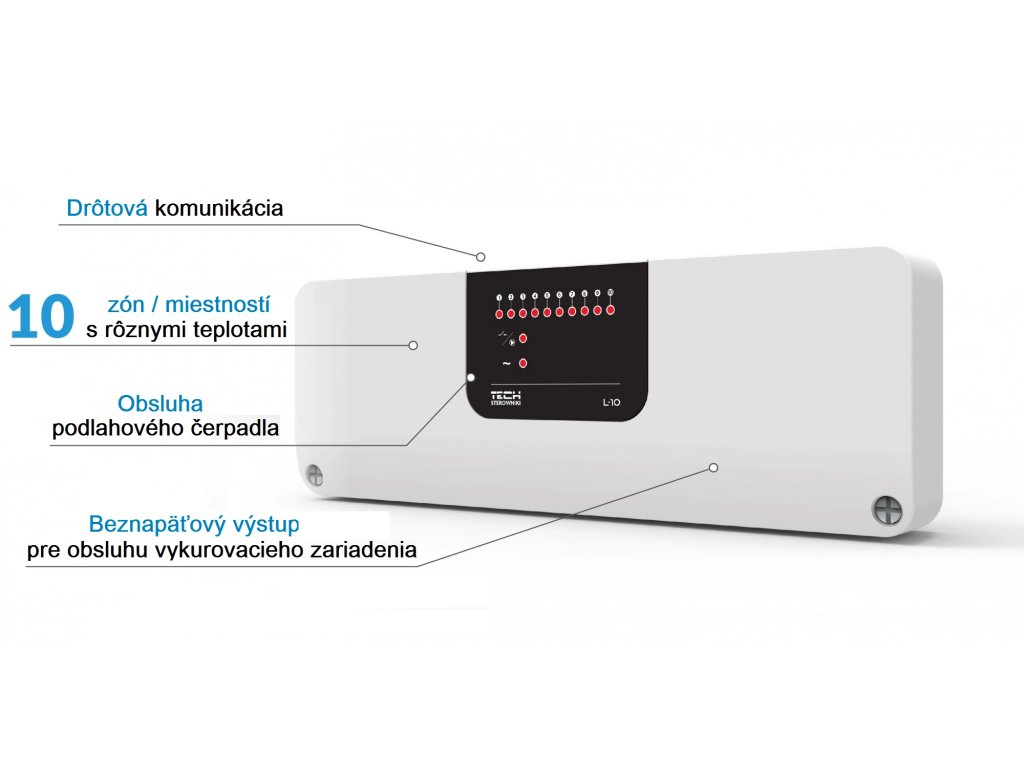

Drátová zónová regulace pro podlahové vytápění Série 10 je rozšířenou verzí EU-L-5 s možností vytvoření až 10 zón.

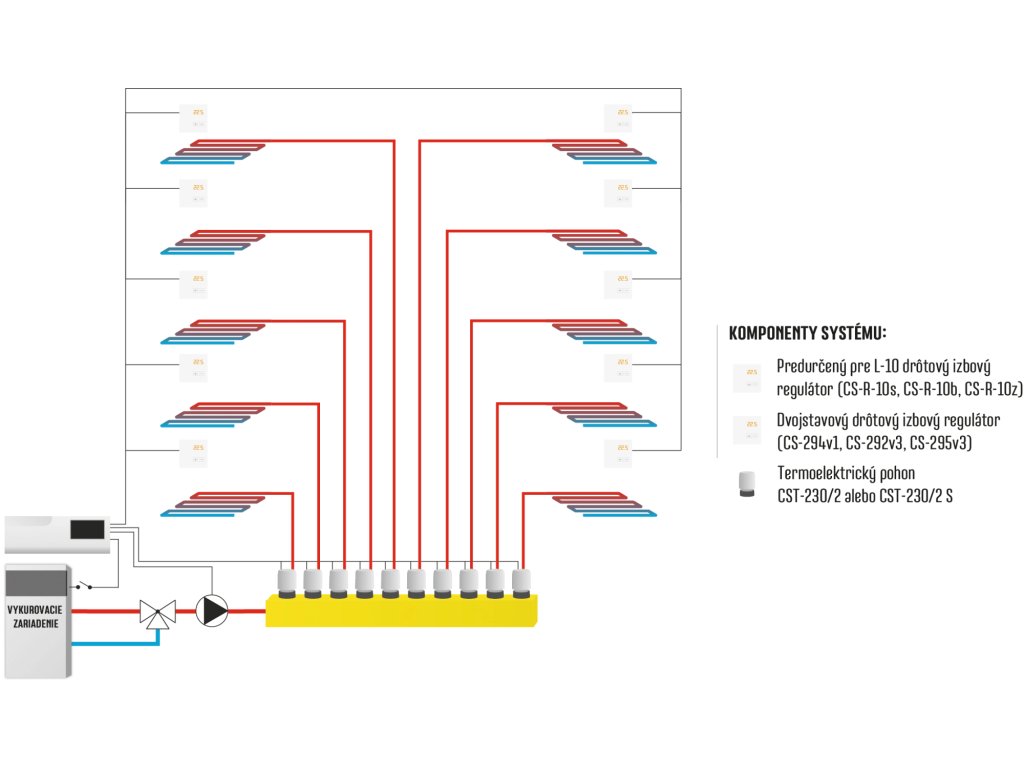

Hlavní řídící jednotka EU-L-10 je pouze sběrnicí do které lze připojit 10x bytový termostat (jednoduchý ON/OFF) a 50 termoelektrických pohonů ventilů (STT-230/2, STT-230/2S) pomocí 18 výstupů. EU-L-10 má výstup 230V pro zap/vypínání čerpadla a beznapěťový výstup pro ovládání zdroje tepla. Jak napěťový, tak beznapěťový výstup je zap/vypínán najednou, podle potřeby vytápění z bytových termostatů s 2minutovým zpožděním. Pro bezdrátový přenos beznapěťového výstupu k ovládání zdroje tepla nebo k propojení s hlavní regulací (v místě připojení bytového termostatu, např.: EU-i-1 ) použijeme modul EU-262.&n

V každé zóně musí být připojen bytový termostat. Při výběru bytových termostatů je třeba vědět, co od nich očekáváme. Na výběr jsoupokojové regulace jako pro EU-L-5s (napájené vlastními bateriemi) nebo speciální, které jsou předurčeny pouze pro regulaci EU-L-10 (napájené z regulace EU-L-10).

Pokojové regulace předurčeny pro L-10:

• EU-R-10b umožňují pouze nastavit stálou teplotu prostřednictvím tlačítek + a -. Dodatečně můžete změnit hysterezi.
• EU-R-10s PLUS již umožňují kromě nastavení denní a noční teploty (komfortní a útlumová) i nastavení podlahové teploty při použití podlahového snímače teploty (NTC snímač).

Tam, kde nepotřebujete měnit teplotu během dne (chodba, skladovací, odkládací, sklepní prostory, garáž, šatník apod.) stačí jednoduchý bytový termostat. V ostatních zónách, které jsou rozděleny na noční a denní část, je vhodné mít bytový termostat s možností programu den/noc. V zónách, které mají velké tepelné zisky (krb nebo jiný interiérový zdroj tepla, sluneční strana apod.) je vhodné zabudovat čidlo teploty podlahy (NTC), které Vám zajistí, že podlaha nevychladne a její náběh nebude trvat hodiny, aby bylo dosaženo potřebného tepelného komfortu.

Funkce:

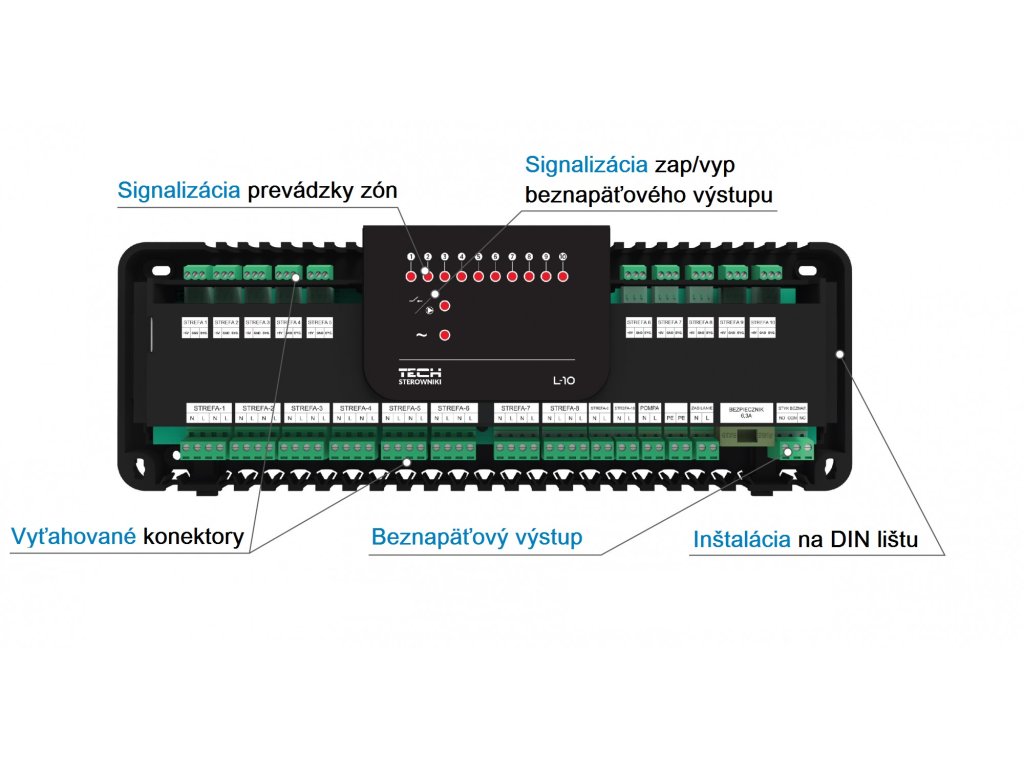

• Možnost obsluhy Max. 50 termoelektrických pohonů (STT-230/2, STT-230/2S) pomocí 18 výstupů:
  • 8 zón se 2 výstupy (v případě většího počtu pohonů, možnost zatížení výstupu max. 0,3A)
  • 2 zóny s 1 výstupem (v případě většího počtu pohonů, možnost zatížení výstupu max. 0,3A)

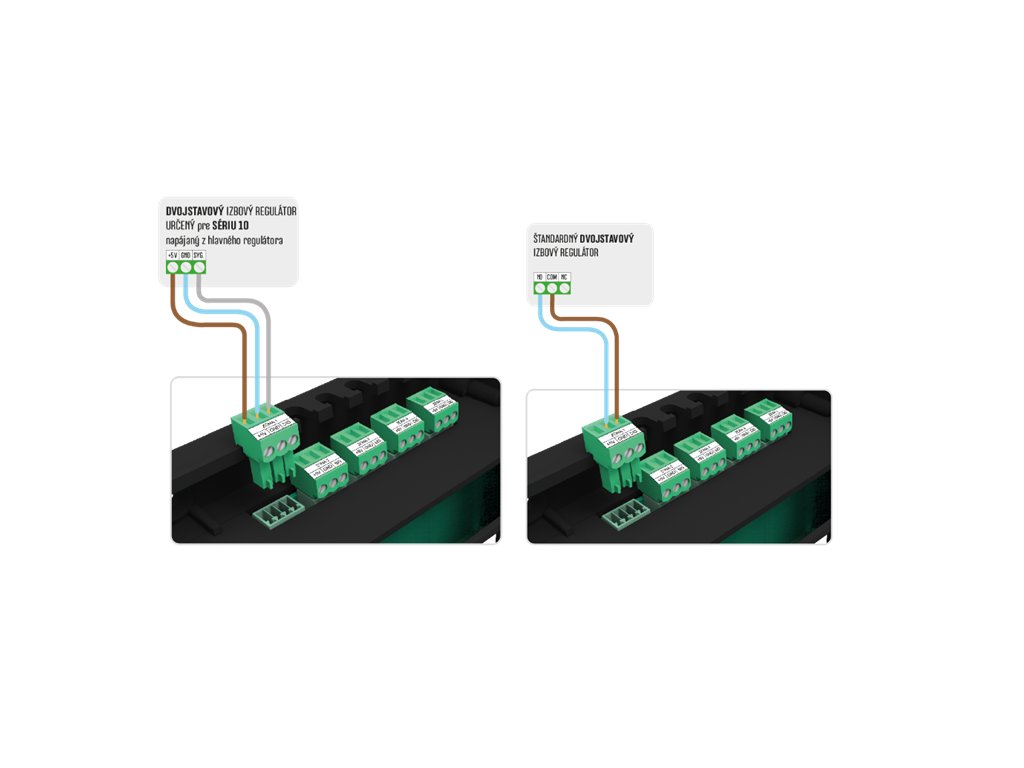

• Možnost připojení po jednom pokojovém regulátoru pro každou zónu
  • předurčen pro EU-L-10 a napájen přímo z regulace (EU-R-10b, EU-R-10s PLUS)
  • standardní dvoupolohový samostatně napájený (EU-294v1, EU-292v3, EU-295v3, EU-293v3, EU-297v3)
• jeden výstup 230V na čerpadlo,
• beznapěťový výstup (např. pro ovládání topného zařízení),
• 2minutové zpoždění zapnutí výstupů: beznapěťového a čerpadla.
