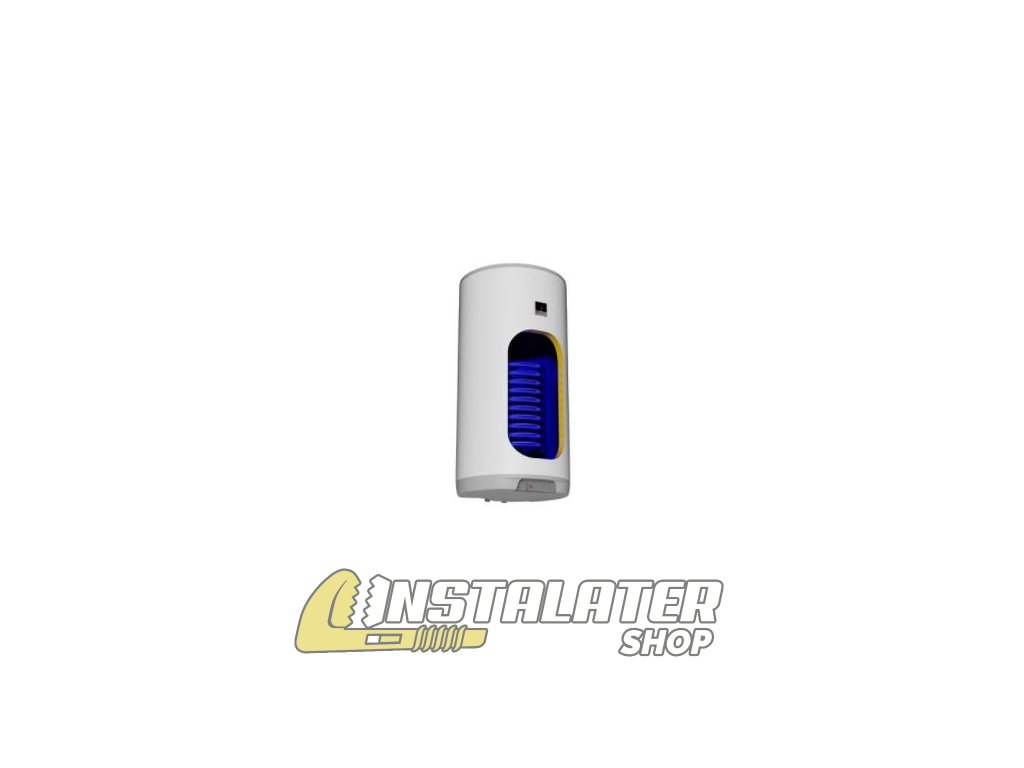

Dražice OKC 100/1 m² kombinovaný ohrievač vody, závesný zvislý
Kombinovaný ohrievač na zvislú montáž, ktorý ohrieva vodu z kotla cez výmenník 1,08 m² alebo elektrickým telesom 2,2 kW.
- Objem 95 l, výška 902 mm, priemer 524 mm
- Výmenník 24 kW (80 °C, 720 l/h); ohrev výmenníkom z 10 na 60 °C za 14 min
- Energetická trieda B, statická strata 47 W
Závesný kombinovaný ohrievač vody s nádobou 95 l, elektrickým telesom 2,2 kW a výmenníkom 1,08 m² vhodným aj pre kondenzačný kotol. Výrobca ho zaraďuje medzi kombinované zásobníky teplej vody a na štítku mu priznáva triedu B.
Popis
OKC 100/1 m² je tlakový ohrievač na zvislú montáž. Nádoba z oceľového plechu je zvnútra smaltovaná, chráni ju horčíková anóda a izoluje tvrdá polyuretánová pena hrúbky 42 mm. K nádobe je privarený špirálový výmenník s plochou 1,08 m² a objemom 7,1 l, určený len pre vykurovací okruh. Pri vykurovacej vode 80 °C a prietoku 720 l/h má výkon 24 kW a výrobca uvádza čas ohrevu výmenníkom z 10 na 60 °C 14 minút.
Keramické teleso 2,2 kW je uložené v puzdre vo veku príruby a riadi ho termostat s rozsahom 5 až 75 °C; elektrinou sa objem ohreje z 10 na 60 °C za 2,5 hodiny. Ohrievač má nátrubok na cirkuláciu teplej vody a statickú stratu 47 W.
Hlavné výhody
- Výmenník 1,08 m² s výkonom 24 kW pri vykurovacej vode 80 °C a prietoku 720 l/h.
- Výrobca ho uvádza pre kotly na rôzne palivá aj pre kondenzačné kotly.
- Energetická trieda B a statická strata 47 W.
- Výška 902 mm, priemer 524 mm a hmotnosť bez vody 57 kg.
- Výmenník sa pripája na nátrubky so závitom 1" vonkajším, voda na nátrubky 3/4" vonkajšie.
Použitie
Hodí sa do objektov s teplovodným kúrením, napríklad s kotlom na plyn, tuhé palivo alebo biomasu či s kondenzačným kotlom. Tlakový princíp umožňuje odber teplej vody na viacerých miestach a elektrický ohrev možno viazať na nízku tarifu dvojtarifnej sadzby.
Montáž a údržba
Ohrievač visí na jednom závese a rovnobežnosť so stenou zaistí aretačná podpera s rektifikačnou skrutkou; kotvy sa osadzujú s rozostupom 450 mm. Pod ohrievačom musí zostať voľný priestor 600 mm a rovnaký odstup treba dodržať pred čistiacim otvorom. Poistný ventil je súčasťou dodávky a montuje sa na prívod studenej vody.
Časté otázky
Prečo štítok uvádza statickú stratu, a nie ročnú spotrebu?
Výrobca ho hodnotí ako zásobník teplej vody, preto energetický štítok uvádza statickú stratu 47 W, objem 95 l a triedu B.
Ako rýchlo ohreje vodu elektrinou?
Teleso 2,2 kW ohreje objem z 10 na 60 °C za 2,5 hodiny. Pri ohreve elektrinou sa zatvára uzavierací ventil na vstupe do výmenníka.
Dodatočné parametre
| Kategória: | Kombinované ohrievače vody (bojlery) - obojživelníky |
|---|---|
| Hmotnosť: | 58 kg |
| ? Energetická trieda: | B |
| Napájanie: | 230 V |
| Objem: | 95 l |
| Príkon: | 2200 W |
| Spôsob montáže: | Zvislo, Závesný |
| Objem: | 95 l |
| Príkon: | 2,2 kW |
| Napätie: | 230 V/50 Hz (1/N/PE) |
| Odporúčaný istič: | 16 A |
| Čas ohrevu z 10 °C na 60 °C: | 2,5 h (elektrické teleso 2,2 kW) |
| Čas ohrevu výmenníkom z 10 °C na 60 °C: | 14 min |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Plocha výmenníka: | 1,08 m² |
| Výkon výmenníka: | 24 kW (vykurovacia voda 80 °C, prietok 720 l/h) |
| Max. tlak vo výmenníku: | 1,0 MPa (10 bar) |
| Max. teplota vykurovacej vody: | 110 °C |
| Pripojenie teplej a studenej vody: | 3/4" (vonkajší závit) |
| Pripojenie výmenníka: | 1" (vonkajší závit) |
| Výška: | 902 mm |
| Priemer: | 524 mm |
| Hmotnosť: | 57 kg (bez vody) |
| Elektrické krytie: | IP44 |
| Energetická trieda: | B |
| Statická strata: | 47 W |
| Izolácia: | tvrdá polyuretánová pena 42 mm |
| Anóda: | horčíková |
| Spôsob montáže: | závesný zvislý, 1 záves a aretačná podpera |
