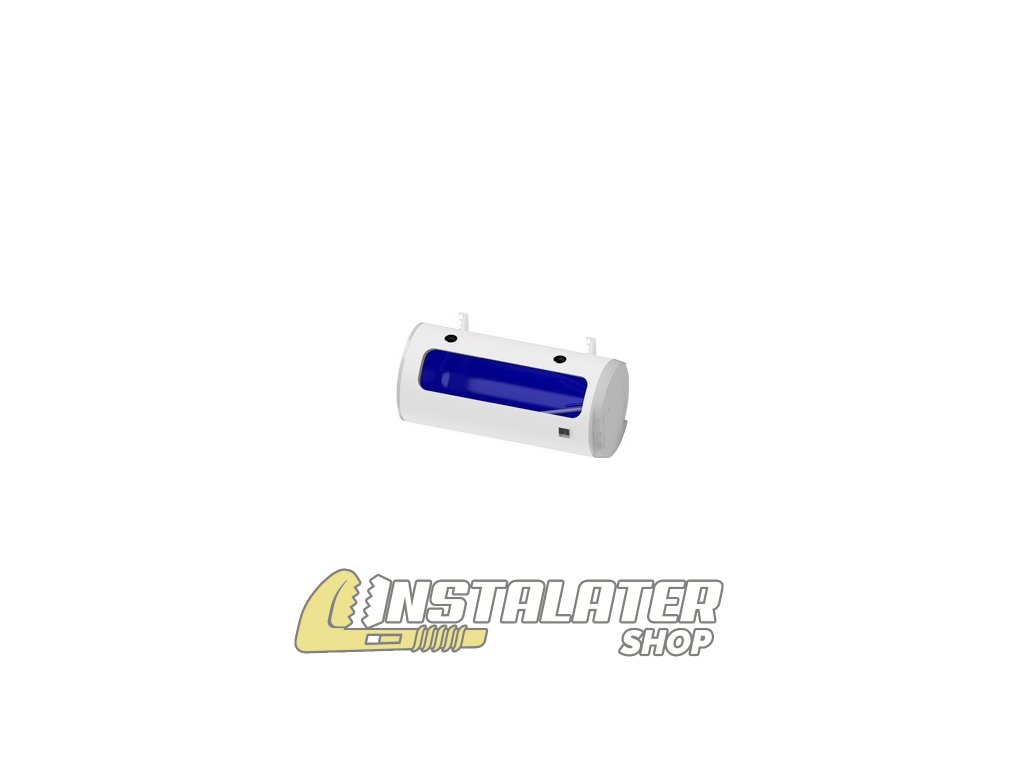

Dražice OKCV 160 kombinovaný ohrievač vody, závesný vodorovný, pravé vyhotovenie
Kombinovaný ohrievač vody na vodorovnú montáž na stenu, ktorý ohrieva vodu z kotla cez výmenník alebo keramickým telesom 2,2 kW.
- Objem 148 l, elektrický ohrev z 10 °C na 60 °C za 3,9 h
- Výmenník 0,7 m², 10 kW pri 80 °C a 310 l/h
- Pravé vyhotovenie, dĺžka 1 255 mm, priemer 524 mm
Závesný kombinovaný ohrievač vody s objemom 148 l na vodorovnú montáž, ktorý ohrieva vodu cez výmenník z kotla alebo keramickým telesom 2,2 kW. Hodí sa ku kotlu na tuhé palivo, plyn či biomasu a dá sa zavesiť aj tesne pod strop.
Popis
Smaltovaná nádoba z oceľového plechu je izolovaná 42 mm vrstvou tvrdej polyuretánovej peny. K nádobe je privarený výmenník s plochou 0,7 m², určený len na vykurovací okruh: pri vykurovacej vode 80 °C a prietoku 310 l/h dodáva 10 kW a ohreje vodu z 10 °C na 60 °C za 53 minút, pri prietoku 720 l/h má výkon 17 kW a ohrev trvá 35 minút. Keď kotol nekúri, ohreje vodu keramické teleso 2,2 kW za 3,9 hodiny; teplotu reguluje termostat s rozsahom 5 až 75 °C.
Toto je pravé vyhotovenie OKCV 160. Pri pohľade spredu je na pravom konci príruba s ohrevným telesom a kryt elektroinštalácie s gombíkom termostatu, dole pri ňom prívod studenej vody. Vývod teplej vody je hore pri ľavom konci, vykurovacia voda vstupuje do výmenníka zhora a vystupuje dole. Ľavé vyhotovenie má prípojky zrkadlovo.
Hlavné výhody
- Dva zdroje tepla: výmenník pre vykurovaciu vodu do 110 °C a 0,4 MPa a elektrické teleso 2,2 kW.
- Keramické teleso je v puzdre vo veku príruby, pri jeho výmene netreba vypúšťať vodu.
- Tlakový ohrievač – teplú vodu možno odoberať na ľubovoľnom mieste rozvodu.
- Množstvo zmiešanej vody s teplotou 40 °C (V40) je 244,59 l.
- Univerzálne závesy, poistný ventil a indikátor teploty sú súčasťou dodávky.
Montáž a údržba
Ohrievač sa montuje len vodorovne na stenu s overenou nosnosťou; výrobca predpisuje skrutky s priemerom aspoň 12 mm a kotevný materiál nedodáva. Kryt elektroinštalácie musí byť najmenej 600 mm od protiľahlej steny a nad aj pod ohrievačom treba nechať miesto na potrubie. Pri zavesení tesne pod strop treba kolená na hornú prípojku teplej vody a na vstup vykurovacej vody pripojiť ešte pred zavesením. Na vstup a výstup vykurovacej vody sa osadzujú uzatváracie ventily, na prívod do výmenníka odvzdušňovací ventil. Poistný ventil patrí na prívod studenej vody bez uzatváracej armatúry medzi ním a ohrievačom; pri tlaku vo vodovode nad 0,48 MPa treba pred neho zaradiť redukčný ventil. Anódu odporúča výrobca skontrolovať po dvoch rokoch prevádzky.
Časté otázky
Ako vybrať medzi pravým a ľavým vyhotovením?
Podľa strany, kde zostane voľné miesto na obsluhu. Pri pravom vyhotovení je kryt elektroinštalácie s termostatom vpravo a pred ním musí zostať aspoň 600 mm po protiľahlú stenu.
Dá sa ohrievať naraz z kotla aj elektrinou?
Výrobca odporúča prevádzku na jeden druh energie. Pri ohreve elektrinou sa zatvára ventil na vstupe do výmenníka.
Dodatočné parametre
| Kategória: | Kombinované ohrievače vody (bojlery) - obojživelníky |
|---|---|
| Záruka: | 5 rokov na nádobu |
| Hmotnosť: | 67 kg |
| EAN: | 8595590808966 |
| ? Energetická trieda: | C |
| Napájanie: | 230 V |
| Objem: | 160 l |
| Príkon: | 2200 W |
| Spôsob montáže: | Vodorovne, Závesný |
| Skutočný objem: | 148 l |
| Vyhotovenie: | pravé – príruba s ovládaním a prívod studenej vody na pravom konci (pri pohľade spredu) |
| Spôsob montáže: | závesný na stenu, len vo vodorovnej polohe |
| Príkon: | 2,2 kW |
| Napätie: | 230 V / 50 Hz (1/N/PE) |
| Odporúčaný istič: | 16 A |
| Čas ohrevu z 10 °C na 60 °C: | 3,9 h (elektrickým telesom) |
| Plocha výmenníka: | 0,7 m² |
| Objem výmenníka: | 11 l |
| Výkon výmenníka: | 10 kW pri 80 °C a 310 l/h; 17 kW pri 80 °C a 720 l/h |
| Čas ohrevu výmenníkom z 10 °C na 60 °C: | 53 min pri 310 l/h; 35 min pri 720 l/h (vykurovacia voda 80 °C) |
| Max. teplota vykurovacej vody: | 110 °C |
| Max. tlak vo výmenníku: | 0,4 MPa (4 bar) |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Rozsah nastavenia termostatu: | 5–75 °C |
| Pripojenie teplej a studenej vody: | 3/4" vnútorný závit |
| Pripojenie výmenníka: | 3/4" vnútorný závit (vstup hore, výstup dole) |
| Dĺžka: | 1 255 mm |
| Priemer: | 524 mm |
| Hĺbka: | 563 mm (od steny) |
| Hmotnosť: | 69 kg (bez vody) |
| Elektrické krytie: | IP42 |
| Energetická trieda: | C |
| Záťažový profil: | L |
| Zmiešaná voda V40: | 244,59 l |
| Izolácia: | tvrdá polyuretánová pena 42 mm |
| Anóda: | horčíková |
| Ohrevné teleso: | keramické, v puzdre vo veku príruby |
| Súčasť dodávky: | univerzálne závesy, poistný ventil, indikátor teploty |
