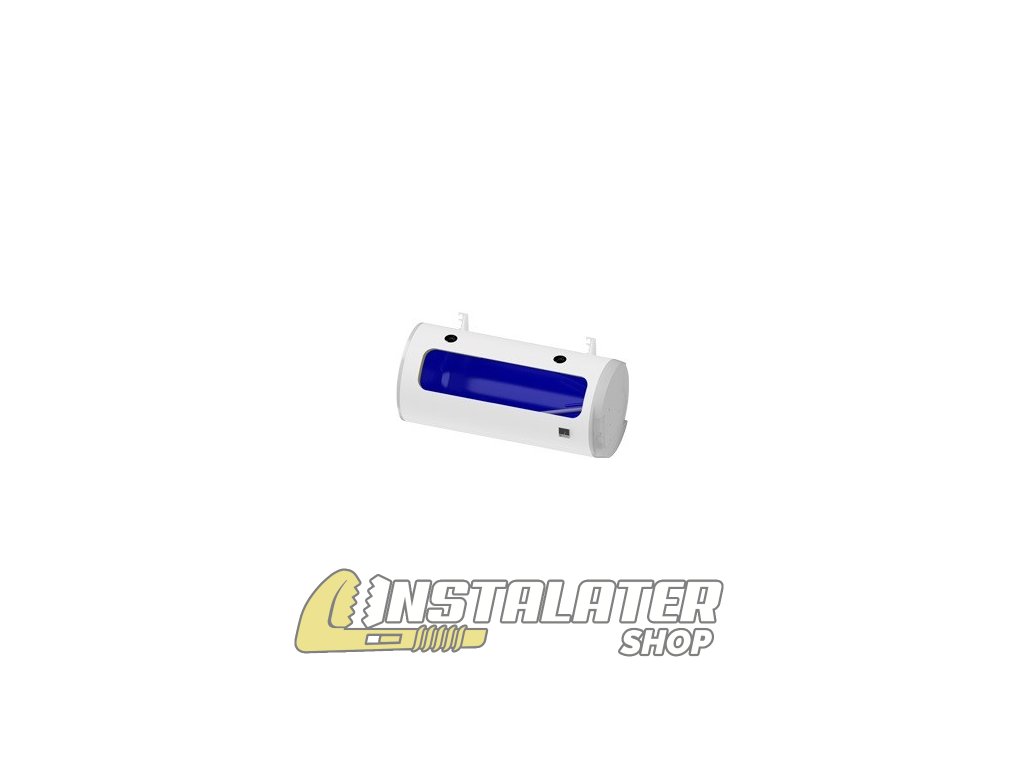

Dražice OKCV 200 kombinovaný ohrievač vody, závesný vodorovný, pravé vyhotovenie
Kombinovaný ohrievač vody na zavesenie vodorovne s najväčším objemom v rade, s výmenníkom pre kotol a elektrickým telesom 2,2 kW.
- Objem 201 l, záťažový profil XL
- Výmenník 0,75 m², 11 kW pri 80 °C a 310 l/h
- Pravé vyhotovenie, dĺžka 1 290 mm, priemer 584 mm
Kombinovaný ohrievač vody s objemom 201 l na vodorovnú montáž na stenu, s výmenníkom 0,75 m² pre teplovodný kotol a elektrickým telesom 2,2 kW. Je to najväčší objem v rade a podľa energetického štítka má záťažový profil XL.
Popis
OKCV 200 má priemer 584 mm a dĺžku 1 290 mm, teda s väčším priemerom ako menšie modely 125 a 160. Výmenník privarený k nádobe má objem 12 l a pri vykurovacej vode 80 °C a prietoku 310 l/h dodá 11 kW, takže vodu ohreje z 10 °C na 60 °C za 72 minút; pri prietoku 720 l/h je výkon 18 kW a ohrev trvá 43 minút. Samotným elektrickým telesom trvá ohrev 5,3 hodiny; najlacnejší je podľa výrobcu ohrev v čase zníženej sadzby.
Pravé vyhotovenie má pri pohľade spredu na pravom konci prírubu s keramickým telesom v puzdre a kryt elektroinštalácie s gombíkom termostatu a kontrolkou; dole pri ňom je prívod studenej vody. Vývod teplej vody je hore pri ľavom konci, vstup vykurovacej vody do výmenníka hore a výstup dole. Ľavé vyhotovenie má prípojky zrkadlovo.
Hlavné výhody
- Objem 201 l a 301,93 l zmiešanej vody s teplotou 40 °C (V40).
- Výmenník 0,75 m² na teplovodný okruh do 110 °C a 0,4 MPa.
- Keramické teleso 2,2 kW na samostatný elektrický ohrev, istené tepelnou poistkou.
- Tlakový ohrievač s odberom teplej vody na ľubovoľnom mieste rozvodu.
- Univerzálne závesy, poistný ventil a indikátor teploty v dodávke.
Montáž a údržba
Ohrievač váži bez vody 85 kg, preto treba pred montážou overiť nosnosť steny; výrobca predpisuje skrutky s priemerom aspoň 12 mm. Od steny siaha 617 mm a pred krytom elektroinštalácie musí zostať aspoň 600 mm po protiľahlú stenu. Vykurovací okruh sa pripája cez uzatváracie ventily, na prívod do výmenníka sa odporúča odvzdušňovací ventil. Pri tlaku vo vodovode nad 0,48 MPa sa pred poistný ventil zaraďuje redukčný ventil. Nádoba sa čistí cez otvor príruby; anódu odporúča výrobca prvýkrát skontrolovať po dvoch rokoch.
Časté otázky
Ako zistím, či potrebujem pravé vyhotovenie?
Rozhoduje strana s voľným miestom: pri pravom vyhotovení je ovládanie s prírubou vpravo a pred krytom elektroinštalácie musí zostať aspoň 600 mm.
Môže kotol ohrievať vodu súčasne s elektrickým telesom?
Výrobca odporúča používať jeden druh energie; počas elektrického ohrevu má byť ventil na vstupe do výmenníka zatvorený.
Dodatočné parametre
| Kategória: | Kombinované ohrievače vody (bojlery) - obojživelníky |
|---|---|
| Záruka: | 5 rokov na nádobu |
| Hmotnosť: | 88 kg |
| EAN: | 8595590810273 |
| ? Energetická trieda: | C |
| Napájanie: | 230 V |
| Objem: | 200 l |
| Príkon: | 2200 W |
| Spôsob montáže: | Vodorovne, Závesný |
| Skutočný objem: | 201 l |
| Vyhotovenie: | pravé – príruba s ovládaním a prívod studenej vody na pravom konci (pri pohľade spredu) |
| Spôsob montáže: | závesný na stenu, len vo vodorovnej polohe |
| Príkon: | 2,2 kW |
| Napätie: | 230 V / 50 Hz (1/N/PE) |
| Odporúčaný istič: | 16 A |
| Čas ohrevu z 10 °C na 60 °C: | 5,3 h (elektrickým telesom) |
| Plocha výmenníka: | 0,75 m² |
| Objem výmenníka: | 12 l |
| Výkon výmenníka: | 11 kW pri 80 °C a 310 l/h; 18 kW pri 80 °C a 720 l/h |
| Čas ohrevu výmenníkom z 10 °C na 60 °C: | 72 min pri 310 l/h; 43 min pri 720 l/h (vykurovacia voda 80 °C) |
| Max. teplota vykurovacej vody: | 110 °C |
| Max. tlak vo výmenníku: | 0,4 MPa (4 bar) |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Rozsah nastavenia termostatu: | 5–75 °C |
| Pripojenie teplej a studenej vody: | 3/4" vnútorný závit |
| Pripojenie výmenníka: | 3/4" vnútorný závit (vstup hore, výstup dole) |
| Dĺžka: | 1 290 mm |
| Priemer: | 584 mm |
| Hĺbka: | 617 mm (od steny) |
| Hmotnosť: | 85 kg (bez vody) |
| Elektrické krytie: | IP42 |
| Energetická trieda: | C |
| Záťažový profil: | XL |
| Zmiešaná voda V40: | 301,93 l |
| Izolácia: | tvrdá polyuretánová pena 42 mm |
| Anóda: | horčíková |
| Ohrevné teleso: | keramické, v puzdre vo veku príruby |
| Súčasť dodávky: | univerzálne závesy, poistný ventil, indikátor teploty |
