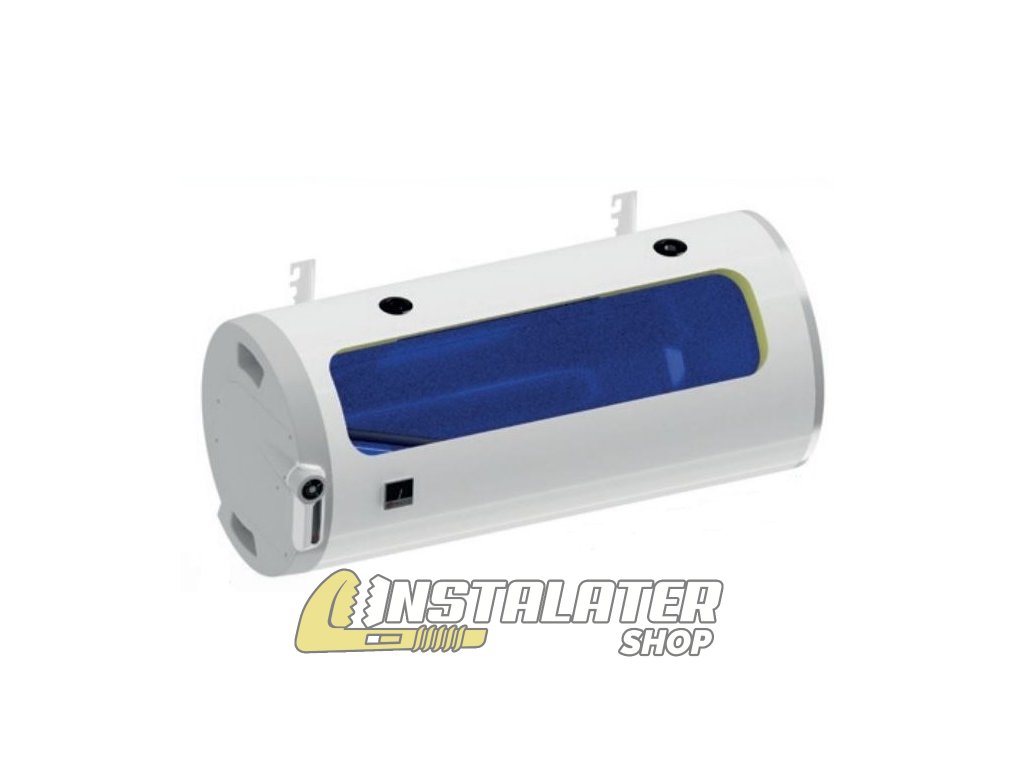

Dražice OKCV 200 kombinovaný ohrievač vody, závesný vodorovný, ľavé vyhotovenie
Kombinovaný ohrievač vody v ľavom vyhotovení na vodorovnú montáž, s ovládaním a prívodom studenej vody na ľavom konci a výmenníkom pre kotol.
- Objem 201 l, elektrické teleso 2,2 kW
- Výmenník 0,75 m², 11 kW pri 80 °C a 310 l/h
- Dĺžka 1 290 mm, priemer 584 mm
Kombinovaný ohrievač vody s objemom 201 l na vodorovnú montáž v ľavom vyhotovení, ktorý ohrieva vodu výmenníkom z kotla alebo elektrickým telesom 2,2 kW. Ovládanie termostatu a prívod studenej vody má pri pohľade spredu na ľavom konci.
Popis
Ľavé vyhotovenie OKCV 200 je zrkadlovým náprotivkom pravého: príruba s keramickým telesom a kryt elektroinštalácie s gombíkom termostatu sú vľavo, dole pri nich prívod studenej vody. Vývod teplej vody je hore pri pravom konci. Vykurovacia voda z kotla vstupuje do výmenníka zhora a vracia sa spodným hrdlom; všetky hrdlá majú vnútorný závit 3/4".
Výmenník s plochou 0,75 m² je privarený k smaltovanej nádobe a je určený len na vykurovací okruh. Pri vykurovacej vode 80 °C a prietoku 310 l/h dodá 11 kW a ohreje obsah z 10 °C na 60 °C za 72 minút, pri 720 l/h s výkonom 18 kW za 43 minút. Samotné teleso 2,2 kW potrebuje na rovnaký ohrev 5,3 hodiny.
Hlavné výhody
- Ľavé vyhotovenie pre miesta, kde je voľný priestor pri ľavom konci ohrievača.
- Výmenník 0,75 m² pre kotol na tuhé palivo, plyn alebo biomasu, do 110 °C a 0,4 MPa.
- Teleso v puzdre vo veku príruby – vymení sa bez vypúšťania vody.
- Izolácia z tvrdej polyuretánovej peny s hrúbkou 42 mm.
- Horčíková anóda a otvor príruby na čistenie od vodného kameňa.
Použitie
Ohrievač je tlakový a teplú vodu môže dodávať do viacerých odberných miest. Má záťažový profil XL a podľa výrobcu dodá 301,93 l zmiešanej vody s teplotou 40 °C (V40). Okrem kotlov výrobca uvádza ako zdroj tepla aj krbovú vložku.
Montáž a údržba
Montáž je možná len vo vodorovnej polohe na stenu s overenou nosnosťou; ohrievač váži bez vody 85 kg a výrobca predpisuje skrutky s priemerom aspoň 12 mm. Pri ľavom vyhotovení musí zostať pred krytom elektroinštalácie vľavo aspoň 600 mm po protiľahlú stenu. Pred zavesením tesne pod strop treba na hornú prípojku teplej vody a na vstup vykurovacej vody pripojiť kolená. Poistný ventil sa montuje na prívod studenej vody, pri tlaku vo vodovode nad 0,48 MPa spolu s redukčným ventilom.
Časté otázky
Je ohrievač vhodný aj na zvislú montáž?
Nie. Podľa návodu sa montuje len vo vodorovnej polohe.
Dodatočné parametre
| Kategória: | Kombinované ohrievače vody (bojlery) - obojživelníky |
|---|---|
| Záruka: | 5 rokov na nádobu |
| Hmotnosť: | 88 kg |
| EAN: | 8595590810280 |
| ? Energetická trieda: | C |
| Napájanie: | 230 V |
| Objem: | 200 l |
| Príkon: | 2200 W |
| Spôsob montáže: | Vodorovne, Závesný |
| Skutočný objem: | 201 l |
| Vyhotovenie: | ľavé – príruba s ovládaním a prívod studenej vody na ľavom konci (pri pohľade spredu) |
| Spôsob montáže: | závesný na stenu, len vo vodorovnej polohe |
| Príkon: | 2,2 kW |
| Napätie: | 230 V / 50 Hz (1/N/PE) |
| Odporúčaný istič: | 16 A |
| Čas ohrevu z 10 °C na 60 °C: | 5,3 h (elektrickým telesom) |
| Plocha výmenníka: | 0,75 m² |
| Objem výmenníka: | 12 l |
| Výkon výmenníka: | 11 kW pri 80 °C a 310 l/h; 18 kW pri 80 °C a 720 l/h |
| Čas ohrevu výmenníkom z 10 °C na 60 °C: | 72 min pri 310 l/h; 43 min pri 720 l/h (vykurovacia voda 80 °C) |
| Max. teplota vykurovacej vody: | 110 °C |
| Max. tlak vo výmenníku: | 0,4 MPa (4 bar) |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Rozsah nastavenia termostatu: | 5–75 °C |
| Pripojenie teplej a studenej vody: | 3/4" vnútorný závit |
| Pripojenie výmenníka: | 3/4" vnútorný závit (vstup hore, výstup dole) |

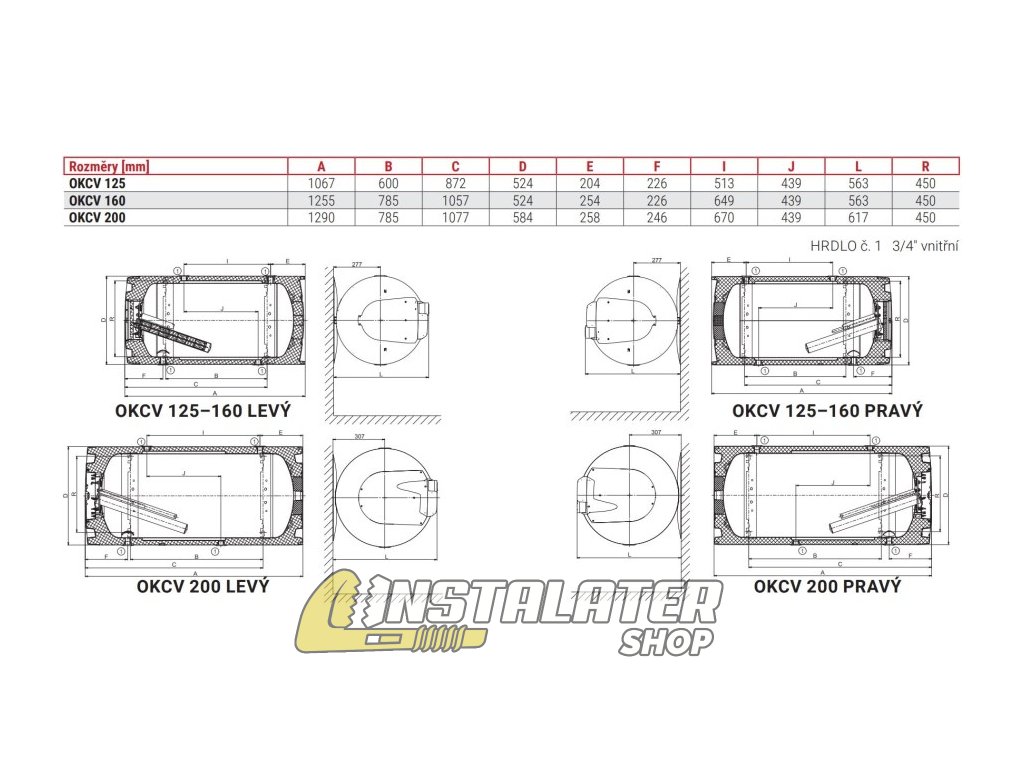

| Dĺžka: | 1 290 mm |
| Priemer: | 584 mm |
| Hĺbka: | 617 mm (od steny) |
| Hmotnosť: | 85 kg (bez vody) |
| Elektrické krytie: | IP42 |
| Energetická trieda: | C |
| Záťažový profil: | XL |
| Zmiešaná voda V40: | 301,93 l |
| Izolácia: | tvrdá polyuretánová pena 42 mm |
| Anóda: | horčíková |
| Ohrevné teleso: | keramické, v puzdre vo veku príruby |
| Súčasť dodávky: | univerzálne závesy, poistný ventil, indikátor teploty |
