Dražice OKF 200/1 m² 2/4 kW kombinovaný ohrievač vody pre FVE, závesný zvislý
Kombinovaný ohrievač na stenu s výmenníkom a trojfázovým telesom 4 kW, ktoré možno využiť na prebytky z fotovoltiky.
- Objem 195 l, výška 1 300 mm, priemer 584 mm
- Telesá 2 000 W (230 V) a 4 000 W (3 × 230 V)
- Výmenník 1,08 m², výkon 24 kW (80 °C, 720 l/h)
Závesný kombinovaný ohrievač vody 195 l s výmenníkom 1,08 m², telesom 2 kW na 230 V a trojfázovým telesom 4 kW na prebytky z fotovoltiky. Pre trojfázový okruh treba prívod 3 × 230 V (400 V) s istením 3 × 16 A.
Popis
OKF 200/1 m² 2/4 kW má dve keramické telesá v puzdrách vo veku príruby. Teleso 2 000 W zabezpečuje základný jednofázový ohrev s termostatom Te1, ktorý sa nastavuje ovládačom na paneli od 5 do 75 °C. Teleso 4 000 W tvorí FVE ohrev na napätie 3 × 230 V (400 V) a riadi ho termostat Te2 pod krytom elektroinštalácie; chod základného ohrevu signalizuje oranžová a chod FVE ohrevu zelená kontrolka.
Špirálový výmenník s plochou 1,08 m² a objemom 7,1 l je privarený k smaltovanej nádobe a určený len pre vykurovací okruh. Pri vykurovacej vode 80 °C a prietoku 720 l/h má výkon 24 kW a výrobca uvádza čas ohrevu výmenníkom z 10 na 60 °C 28 minút. Samotným telesom 2 kW trvá ohrev z 10 na 60 °C 5,7 hodiny.
Hlavné výhody
- Trojfázové teleso 4 kW pre FVE ohrev, napríklad na využitie prebytkov z fotovoltických panelov.
- Základný okruh 2 kW sa pripája samostatne na 230 V s istením 1 × 16 A a káblom 3 × 2,5 mm².
- Výmenník vhodný ku kondenzačným kotlom a kotlom na pevné palivá, do 110 °C a 1,0 MPa.
- Záťažový profil XL a množstvo zmiešanej vody V40 331,26 l.
- Statická strata 72 W, energetická trieda C, horčíková anóda.
Montáž a údržba

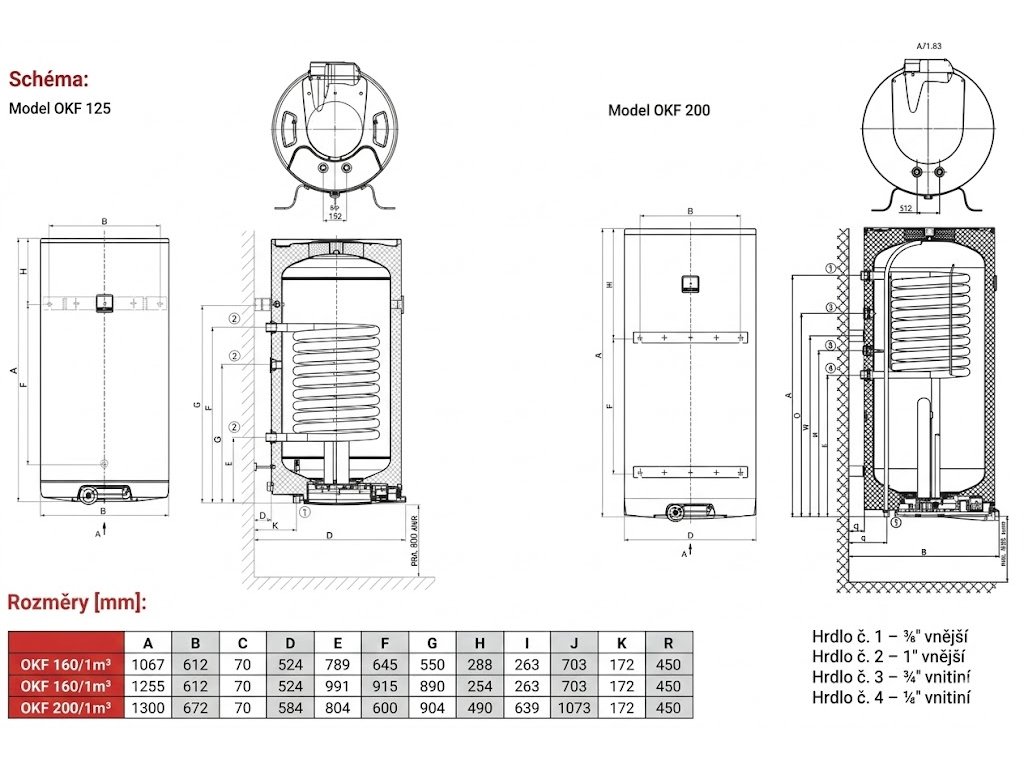

Trojfázový okruh sa pripája káblom 5 × 2,5 mm² s istením 3 × 16 A; zapojenie robí len oprávnená osoba podľa schémy na kryte elektroinštalácie. Na uloženie prebytkov výrobca odporúča nastaviť Te1 na najnižšiu komfortnú teplotu a Te2 na maximum. Voda na výstupe potom môže mať viac ako 65 °C, preto sa odporúča termostatický zmiešavací ventil. Ohrievač visí na dvoch závesoch s rozostupom kotiev 450 mm, zvislosť sa dá dorovnať pootočením závesu. Poistný ventil je súčasťou dodávky; pri tlaku vo vodovode nad 0,48 MPa sa pred neho zaradí redukčný ventil.
Časté otázky
Treba trojfázový prívod?
Pre teleso 4 kW áno, pripája sa na 3 × 230 V (400 V). Základné teleso 2 kW má samostatný jednofázový prívod 230 V.
Aký je rozdiel oproti vyhotoveniu 2/2 kW?
Vyhotovenie 2/2 kW má druhé teleso 2,2 kW na 230 V, vyhotovenie 2/4 kW teleso 4 kW na trojfázový prívod. Objem, výmenník a rozmery sú rovnaké.
Dodatočné parametre
| Kategória: | Kombinované ohrievače vody (bojlery) - obojživelníky |
|---|---|
| Hmotnosť: | 85 kg |
| ? Energetická trieda: | C |
| Napájanie: | 230 V, 400 V |
| Objem: | 200 l |
| Príkon: | 2000 W |
| Spôsob montáže: | Zvislo, Závesný |
| Výkon: | 2 kW, 4 kW |
| Skutočný objem: | 195 l |
| Príkon: | 2 000 W + 4 000 W |
| Počet a typ telies: | 2 keramické telesá: 2 000 W (základný ohrev), 4 000 W (FVE ohrev) |
| Napätie: | 230 V/50 Hz (1/N/PE) a 3 × 230 V (400 V)/50 Hz (3/N/PE) |
| Odporúčaný istič: | 1 × 16 A a 3 × 16 A |
| Čas ohrevu z 10 °C na 60 °C: | 5,7 h / 1,7 h (5,7 h pri telese 2 kW) |
| Čas ohrevu výmenníkom z 10 °C na 60 °C: | 28 min |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Plocha výmenníka: | 1,08 m² |
| Výkon výmenníka: | 24 kW (vykurovacia voda 80 °C, prietok 720 l/h) |
| Max. tlak vo výmenníku: | 1,0 MPa (10 bar) |
| Max. teplota vykurovacej vody: | 110 °C |
| Pripojenie teplej a studenej vody: | 3/4" (vonkajší závit) |
| Pripojenie výmenníka: | 1" (vonkajší závit) |
| Výška: | 1 300 mm |
| Priemer: | 584 mm |
| Hmotnosť: | 85 kg (bez vody) |
| Elektrické krytie: | IP44 |
| Energetická trieda: | C |
| Statická strata: | 72 W |
| Záťažový profil: | XL |
| Izolácia: | polyuretánová pena 42 mm |
| Anóda: | horčíková |
| Spôsob montáže: | závesný zvislý, 2 závesy |
| Zmiešaná voda V40: | 331,26 l |
