Dražice OKF 200/1 m² 2/2 kW kombinovaný ohrievač vody pre FVE, závesný zvislý

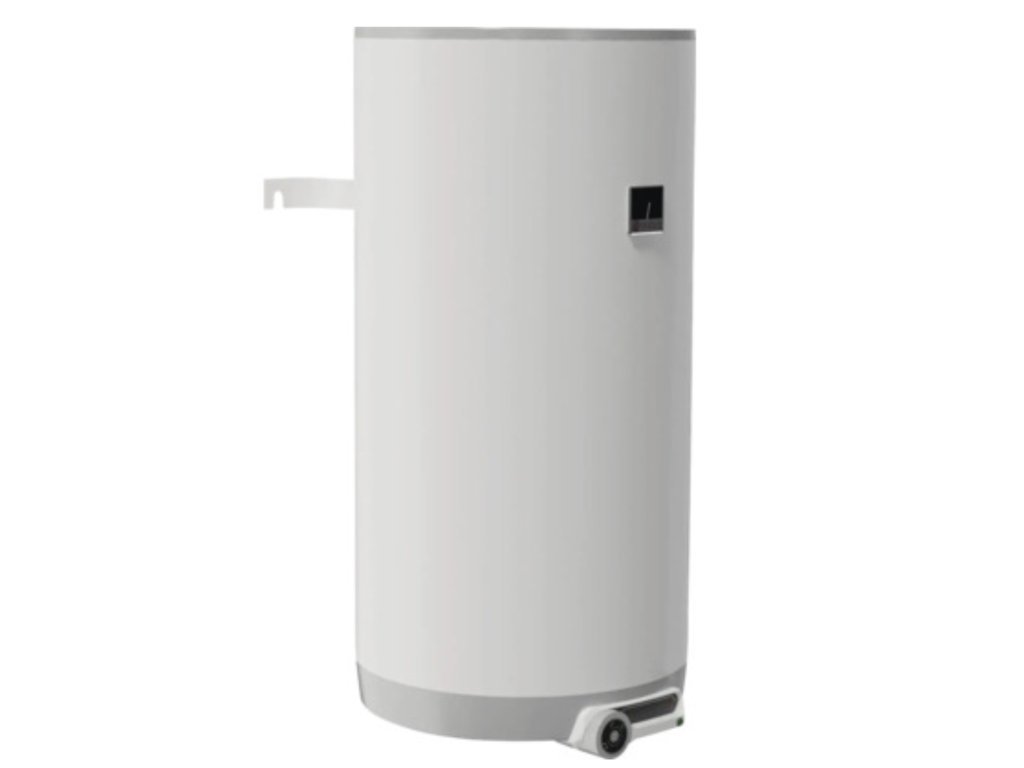

Závesný kombinovaný ohrievač vody 195 l s výmenníkom 1,08 m² a dvoma elektrickými telesami, z ktorých jedno môže využívať prebytky z fotovoltiky. Obe telesá sa pripájajú jednofázovo na 230 V, každé cez samostatný istič 16 A.

Popis

OKF 200/1 m² 2/2 kW má vo veku príruby na spodnom dne nádoby dve keramické ohrevné telesá. Teleso 2 kW zabezpečuje základný ohrev a riadi ho termostat Te1 s ovládačom na paneli v rozsahu 5 až 75 °C; jeho chod signalizuje oranžová kontrolka. Teleso 2,2 kW tvorí druhý okruh, ktorý výrobca označuje ako FVE ohrev; riadi ho termostat Te2 ukrytý pod krytom elektroinštalácie a jeho chod signalizuje zelená kontrolka.

K smaltovanej oceľovej nádobe s horčíkovou anódou je privarený špirálový výmenník s plochou 1,08 m², určený len pre vykurovací okruh. Pri vykurovacej vode 80 °C a prietoku 720 l/h má výkon 24 kW a výrobca uvádza čas ohrevu výmenníkom z 10 na 60 °C 28 minút. S telesom 2,2 kW sa objem ohreje z 10 na 60 °C za 5,2 hodiny.

Hlavné výhody

• Tri zdroje tepla: teleso 2 kW, teleso 2,2 kW pre FVE ohrev a výmenník 1,08 m².
• Každý elektrický okruh má vlastný prívod: dva káble 3 × 2,5 mm² s istením 2 × 16 A.
• Havarijný bezpečnostný termostat v Te2 preruší elektrický ohrev pri teplote vody nad 90 °C, po odstránení príčiny sa zapína ručne.
• Záťažový profil XL a množstvo zmiešanej vody V40 331,26 l.
• Statická strata 72 W, energetická trieda C.

Použitie

Ohrievač sa hodí do domu s fotovoltikou a teplovodným kúrením. Výmenník výrobca uvádza pre kondenzačné kotly a kotly na pevné palivá. Na uloženie prebytkov odporúča nastaviť termostat Te1 na najnižšiu komfortnú teplotu a Te2 na maximum.

Montáž a údržba

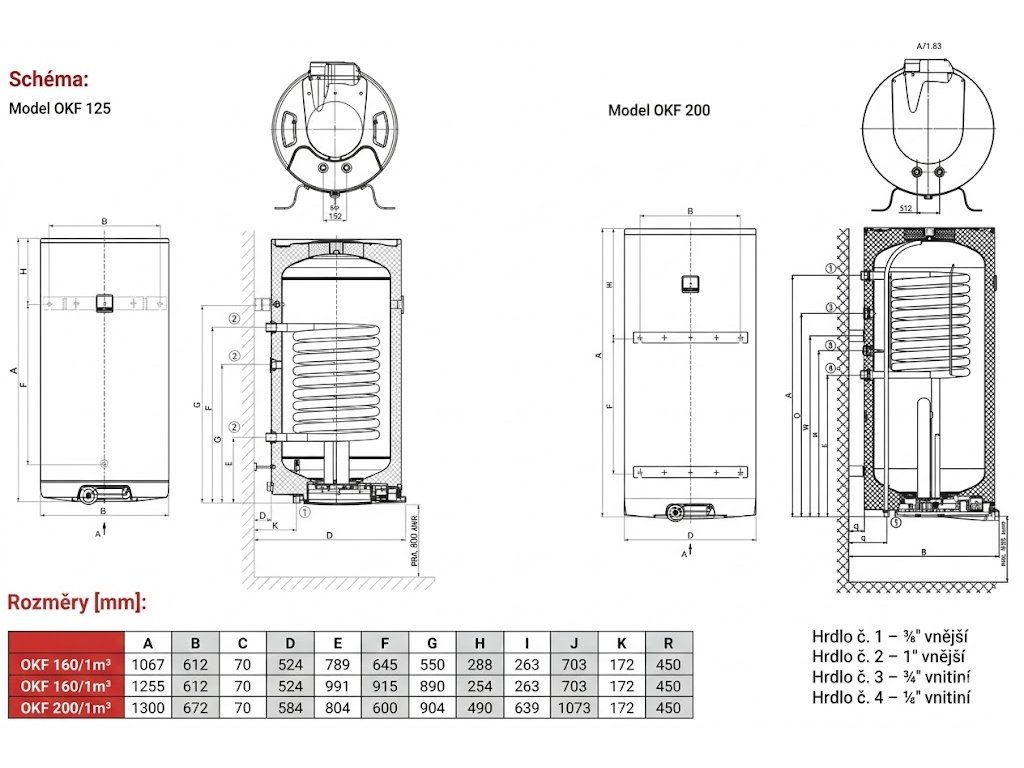

Pri nastavení termostatu na maximum môže mať voda na výstupe viac ako 65 °C, preto výrobca odporúča na výstup teplej vody termostatický zmiešavací ventil. Ohrievač sa zavesí na dva závesy s rozostupom kotiev 450 mm a pod ním musí zostať voľný priestor 600 mm. Voda sa pripája na nátrubky so závitom 3/4" vonkajším, výmenník na nátrubky 1" vonkajšie. Poistný ventil je súčasťou dodávky.

Časté otázky

Čo znamená označenie 2/2 kW?

Ohrievač má dve keramické telesá: 2 kW na základný ohrev a 2,2 kW na FVE ohrev, každé so samostatným jednofázovým prívodom 230 V.

Ako sa pripojí k fotovoltike?

Teleso 2,2 kW má samostatný prívod, ktorý možno pripojiť napríklad k fotovoltickému systému. Zapojenie smie robiť len oprávnená osoba podľa schémy na kryte elektroinštalácie.
