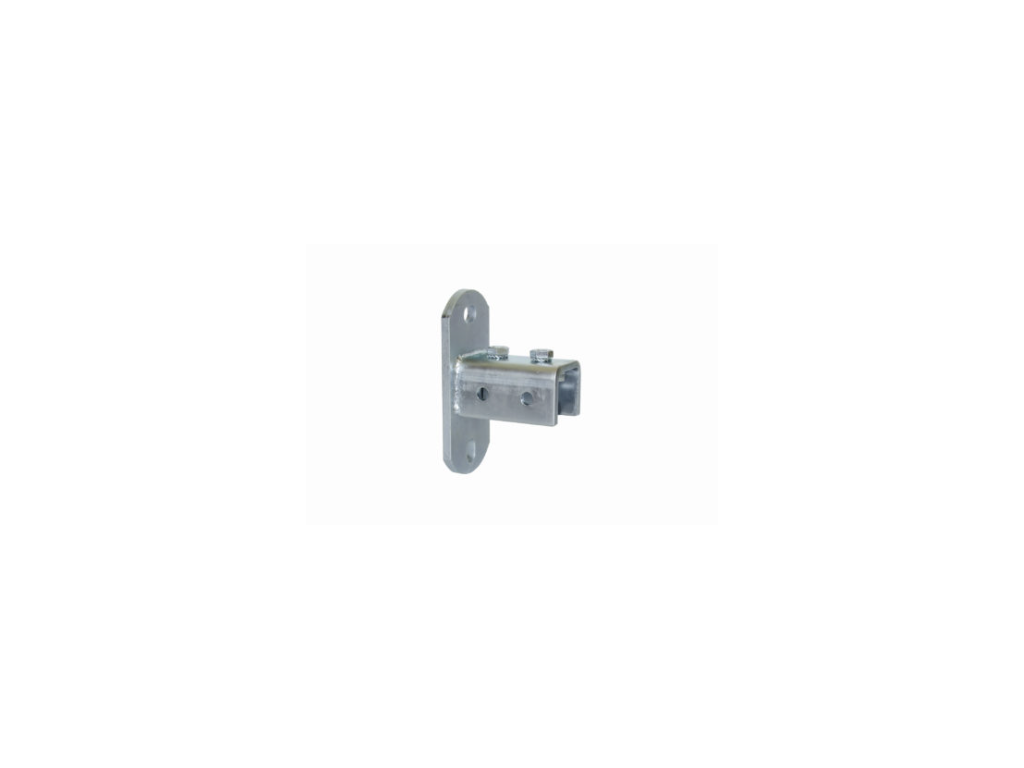

Koňařík sedlový úchyt UNIVERSAL 38x40, 40x60, ST, pozink

Sedlový úchyt UNIVERSAL 38x40, 40x60, ST je univerzálny spojovací prvok montážneho systému, vyrobený z ocele triedy 5.6 s galvanicky pozinkovanou povrchovou úpravou.

Sedlový úchyt je ideálny na vytvorenie rôznych variantov upevnenia. Pomocou týchto prvkov možno s použitím montážnych nosníkov vybudovať stabilné nosné priečky aj v stiesnených podmienkach, napríklad v inštalačných šachtách. Dodáva sa vrátane príslušenstva: 2 ks skrutiek M10x25, 2 ks podložiek 10,5x27x2,0 a dvojzávitová doska (pre nosníky 38x40, 40x60) alebo 2 ks jazdcov ST M10 (pre nosníky ST).

Technické parametre

• Typ: sedlový úchyt UNIVERSAL
• Vhodné pre nosníky: 38x40, 40x60, ST
• Max. zaťaženie (F): 3,0 kN
• Oválne otvory (A x B): 20 x 13 mm
• Rozteč (C): 104,5 mm
• Otvor (D): 11 mm
• Výška (H): 90 mm
• Šírka (K): 60 mm
• Dĺžka (L): 145 mm
• Rozmer (S): 4 mm
• Hrúbka (T): 6 mm
• Súčasť dodávky: 2 ks skrutiek M10x25, 2 ks podložiek 10,5x27x2,0 a dvojzávitová doska (pre nosníky 38x40, 40x60) alebo 2 ks jazdcov ST M10 (pre nosníky ST)
• Materiál: oceľ triedy 5.6
• Povrchová úprava: galvanicky pozinkovaná

Hlavné výhody

• univerzálne použitie pre viac typov nosníkov
• stabilné nosné priečky aj v stiesnených priestoroch
• dodávka vrátane montážneho príslušenstva
• galvanicky pozinkované vyhotovenie

Použitie

Na zhotovenie nosných priečok, rámov a konštrukcií z montážnych nosníkov pri montáži potrubia, vzduchotechniky a káblových trás v budovách, šachtách a technických miestnostiach.
