Zberač s odvodom kondenzátu SBK 100
Kód: 0660
Vyobrazenie výrobku je ilustračné.
Podrobný popis
Použitie: Zberač s odvodom kondenzátu sa používa na odvod kondenzátu zo systému. Sú to hlavne miesta, kde je veľký rozdiel teplôt. Ako príklad je odvod výparov z kuchynského digestora pomocou plastového ventilačného systému, ktorý vedie cez strechy. V tomto prípade obyčajné zaizolovanie potrubia je neúčinné, pretože studený vzduch stále preniká do ventilačného systému a to predovšetkým, keď je digestor vypnutý. Tu je vhodné použiť ako časť potrubia V 104 tento zberač kondenzátu, ktorý vzniknutý kondenzát zachytí a vo vnútri zberača potom dôjde k postupnému odpareniu kondenzátu. Pokiaľ to podmienky ventilačného systému vyžadujú, môžeme po trase umiestniť aj viacero týchto zberačov kondenzátu.
Materiál: Plast ASA s vysokou odolnosťou voči UV žiareniu.
Inštalácia: Jednoduchým vložením do typizovanej rúrky a utesnením spoja páskou alebo silikónom.
Poznámka: Pre tento výrobok je možné použiť 2 varianty zachytenia kondenzátu:
A) Vyrazenie alebo prevŕtanie priečky v odtokovom hrdle a zvedenie do kanalizácie pomocou potrubia DN 32.
B) Ponechanie priečky v odtokovom hrdle a zadržanie kondenzátu v odparovacom priestore pre postupné odparenie.
Pre tento výrobok je možné použiť na obvod kondenzátu do odpadu potrubie DN 32 (1.1/4“)
Materiál: Plast ASA s vysokou odolnosťou voči UV žiareniu.
Inštalácia: Jednoduchým vložením do typizovanej rúrky a utesnením spoja páskou alebo silikónom.
Poznámka: Pre tento výrobok je možné použiť 2 varianty zachytenia kondenzátu:
A) Vyrazenie alebo prevŕtanie priečky v odtokovom hrdle a zvedenie do kanalizácie pomocou potrubia DN 32.
B) Ponechanie priečky v odtokovom hrdle a zadržanie kondenzátu v odparovacom priestore pre postupné odparenie.
Pre tento výrobok je možné použiť na obvod kondenzátu do odpadu potrubie DN 32 (1.1/4“)

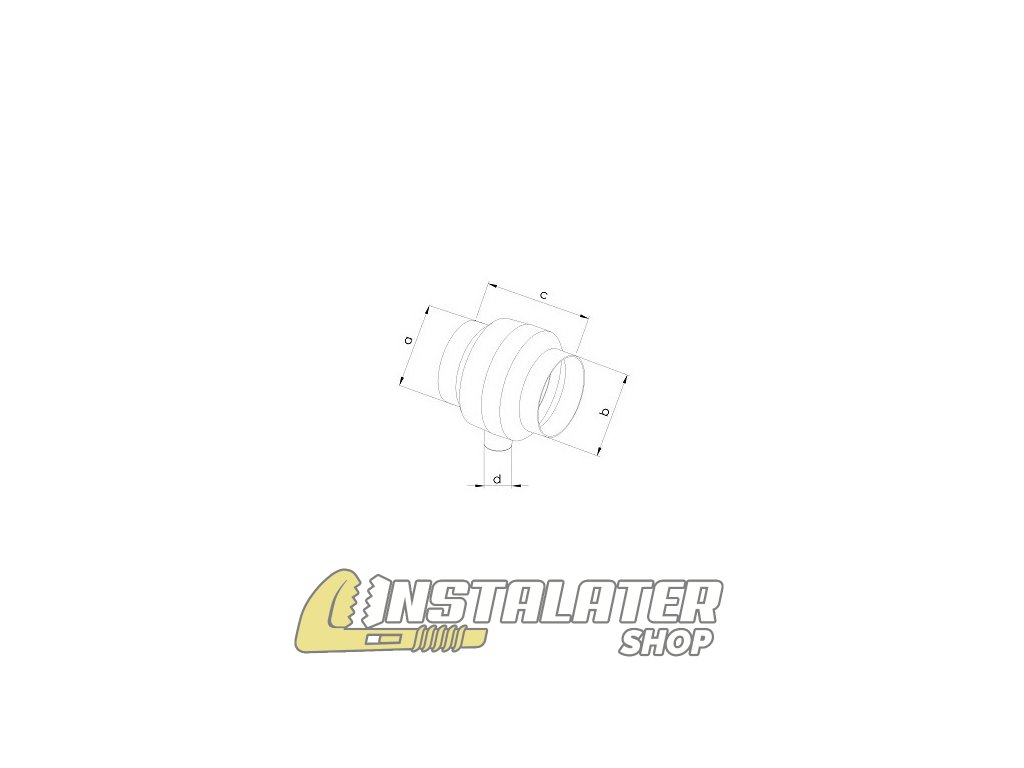

Označenie typu | a [mm] | b [mm] | c [mm] | d [mm] | Materiál | Rozmer | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SBK 100 | 100 | 100 | 136 | 32 | plast ASA | 100 |
Dodatočné parametre
Kategória: | Odvody kondenzátu |
---|---|
Hmotnosť: | 0.5 kg |
Materiál: | Plast |
Farba: | Biela |
Priemer: | 100 mm |
