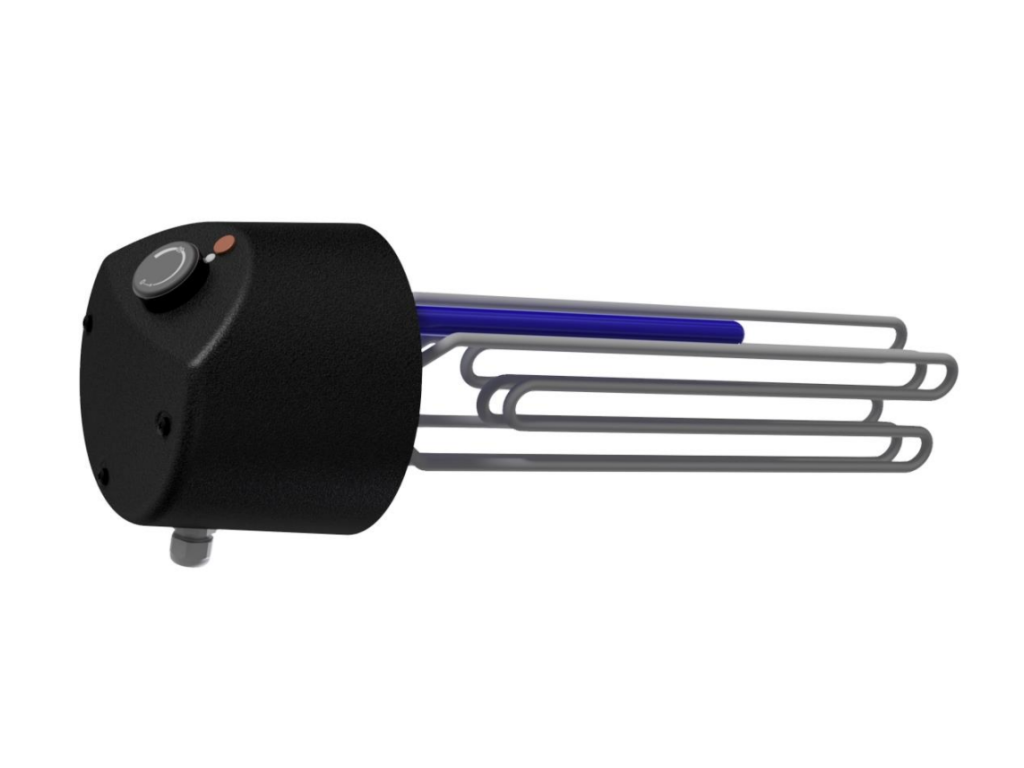

Dražice TPJ 150-8/12 kW prírubová ohrevná jednotka, 3× 400 V
Prírubová ohrevná jednotka na 3× 400 V pre zásobníky a nádrže s prírubou s roztečou skrutiek 150 mm, ktorá sa zapája len cez stykač.
- Príkon 12 kW, 3× 400 V / 50 Hz (3/N/PE), istič 3× 20 A
- Dĺžka ohrevného telesa 450 mm, hmotnosť 4 kg
- Ohrev 300 l vody z 10 °C na 60 °C za 1,5 h
Prírubová ohrevná jednotka 12 kW na trojfázové napätie 3× 400 V pre zásobníky a nádrže s prírubou s roztečou skrutiek 150 mm. Vodu v nádrži s objemom 750 l ohreje z 10 °C na 60 °C za 4 h.
Popis
TPJ 150-8/12 kW má ponorné telesá dlhé 450 mm zapojené do trojuholníka, odporúčaný istič je 3× 20 A a hmotnosť 4 kg. Pri tomto výkone sa podľa návodu zapája len so stykačom, nie priamo cez termostat; stykač patrí do vonkajšej inštalácie. Čas ohrevu je 1,5 h pri 300 l, 2,5 h pri 500 l a 5 h pri 1 000 l.
Hlavné výhody
- V ohrievači OKCE 300 S ohreje vodu za 1,5 h, v OKCE 500 S za 2,25 h.
- Bezpečnostný termostat môže vypnúť aj pri prehriatí vody z kotla alebo solárneho systému.
- Pitná aj vykurovacia voda s prevádzkovým tlakom do 10 bar.
- Vodný kameň sa odstraňuje cez otvor príruby.
Montáž a údržba
Elektrické zapojenie robí odborník podľa schémy pod krytom, v prívode musí byť viacpólový vypínač so vzdialenosťou kontaktov 3 mm. Jednotka sa montuje vodorovne s puzdrom termostatu nad telesom alebo zvisle zospodu a zapína sa až pri naplnenom zásobníku.
Použitie
Bez redukcie sa montuje do OKC 300 a 500 R/HP/S a OKC 300 NTR/HR 100, cez redukčnú prírubu 210/150 do OKC 300 a 500 S a OKF 200 NTR/S, cez prírubu 225/150 do OKCE 750 a 1000 S a OKC 750 a 1000 NTR/BP, NTRR/BP a NTR/HP. Do OKC R/BP/S a RR/BP/S ju podľa tabuľky výrobcu namontovať nemožno.
Dodatočné parametre
| Kategória: | Prírubové špirály |
|---|---|
| Hmotnosť: | 5 kg |
| Napájanie: | 400 V |
| Výkon: | 12 kW |
| Príkon: | 12 kW |
| Napätie: | 3× 400 V / 50 Hz (3/N/PE), zapojenie do trojuholníka, len cez stykač |
| Odporúčaný istič: | 3× 20 A |
| Pre prírubu: | rozteč skrutiek 150 mm (8 otvorov), priemer príruby jednotky 188 mm |
| Dĺžka ohrevného telesa: | 450 mm |
| Počet a typ telies: | ponorné ohrevné telesá (za prevádzky vo vode) |
| Čas ohrevu z 10 °C na 60 °C: | 1,5 h (300 l), 2,5 h (500 l), 4 h (750 l), 5 h (1 000 l) |
| Max. prevádzkový tlak v nádobe: | 1 MPa (10 bar) |
| Elektrické krytie: | IPX4 |
| Hmotnosť: | 4 kg |
| Spôsob montáže: | do príruby nádoby, vodorovne zboku (puzdro termostatu nad telesom) alebo zvisle zospodu |
| Vyhotovenie: | termostat s plynulým nastavením a bezpečnostný termostat |
