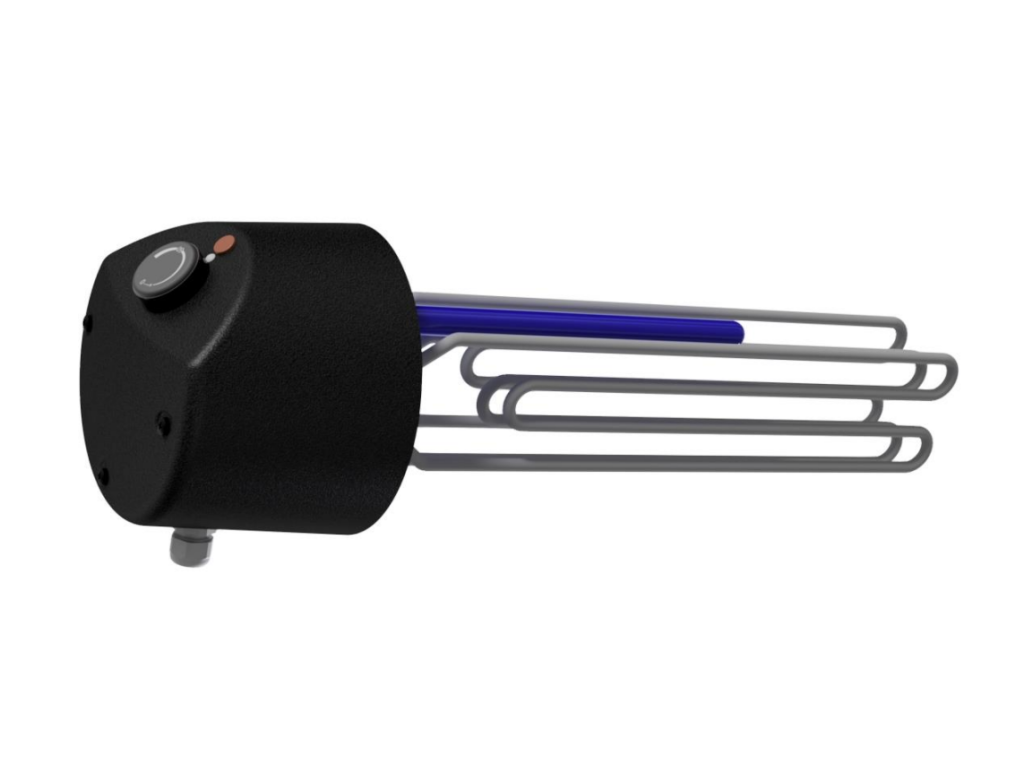

Dražice TPJ 150-8/15 kW prírubová ohrevná jednotka, 3× 400 V
Prírubová ohrevná jednotka s najvyšším príkonom v rade na elektrický ohrev veľkých zásobníkov a nádrží s prírubou s roztečou skrutiek 150 mm.
- Príkon 15 kW, 3× 400 V / 50 Hz (3/N/PE), istič 3× 25 A
- Dĺžka ohrevného telesa 580 mm, zapojenie len cez stykač
- Ohrev 1 000 l vody z 10 °C na 60 °C za 4 h
Prírubová ohrevná jednotka 15 kW na 3× 400 V s telesami dlhými 580 mm, určená na elektrický ohrev veľkých zásobníkov teplej vody a akumulačných nádrží. Nádrž s objemom 1 000 l ohreje z 10 °C na 60 °C za 4 h.
Popis
TPJ 150-8/15 kW sa montuje do príruby s roztečou skrutiek 150 mm, má ponorné telesá zapojené do trojuholníka a váži 4,2 kg. Odporúčaný istič je 3× 25 A a jednotka sa zapája výhradne cez stykač, nie priamo cez termostat. Približne 300 l vody ohreje z 10 °C na 60 °C za 1,3 h, 500 l za 2 h a 750 l za 3 h.
Hlavné výhody
- V ohrievači OKCE 500 S ohreje vodu za 1,75 h.
- Bezpečnostný termostat (tepelná poistka) pri prehriatí vypne ohrev.
- Pitná aj vykurovacia voda s prevádzkovým tlakom do 10 bar.
- Vodný kameň sa odstraňuje cez otvor príruby, pri spätnej montáži s novým tesnením.
Použitie
Z ohrievačov Dražice ju výrobca uvádza pre OKC 500 S s redukčnou prírubou 210/150 a pre OKCE 750 a 1000 S, OKC 750 a 1000 NTR/BP a NTRR/BP a OKC 1000 NTR/HP s redukčnou prírubou 225/150. Z nádrží ju uvádza pre NAD 750 až 2000 v1, NAD 750 a 1000 v3, NAD 1000 v4, NADO 750 a 1000/140 v1, NADO 1000/140 v2 a NADO 1000/25 v11 cez prírubu 210/150. Redukčná príruba 168/150 pre ňu určená nie je.
Časté otázky
Prečo potrebuje stykač?
Pri výkone 12 a 15 kW návod pripúšťa zapojenie len so stykačom, nie priamo cez termostat jednotky.
Dodatočné parametre
| Kategória: | Prírubové špirály |
|---|---|
| Hmotnosť: | 5 kg |
| Napájanie: | 400 V |
| Výkon: | 15 kW |
| Príkon: | 15 kW |
| Napätie: | 3× 400 V / 50 Hz (3/N/PE), zapojenie do trojuholníka, len cez stykač |
| Odporúčaný istič: | 3× 25 A |
| Pre prírubu: | rozteč skrutiek 150 mm (8 otvorov), priemer príruby jednotky 188 mm |
| Dĺžka ohrevného telesa: | 580 mm |
| Počet a typ telies: | ponorné ohrevné telesá (za prevádzky vo vode) |
| Čas ohrevu z 10 °C na 60 °C: | 1,3 h (približne 300 l), 2 h (500 l), 4 h (1 000 l) |
| Max. prevádzkový tlak v nádobe: | 1 MPa (10 bar) |
| Elektrické krytie: | IPX4 |
| Hmotnosť: | 4,2 kg |
| Spôsob montáže: | do príruby nádoby, vodorovne zboku (puzdro termostatu nad telesom) alebo zvisle zospodu |
| Vyhotovenie: | termostat s plynulým nastavením a bezpečnostný termostat |
