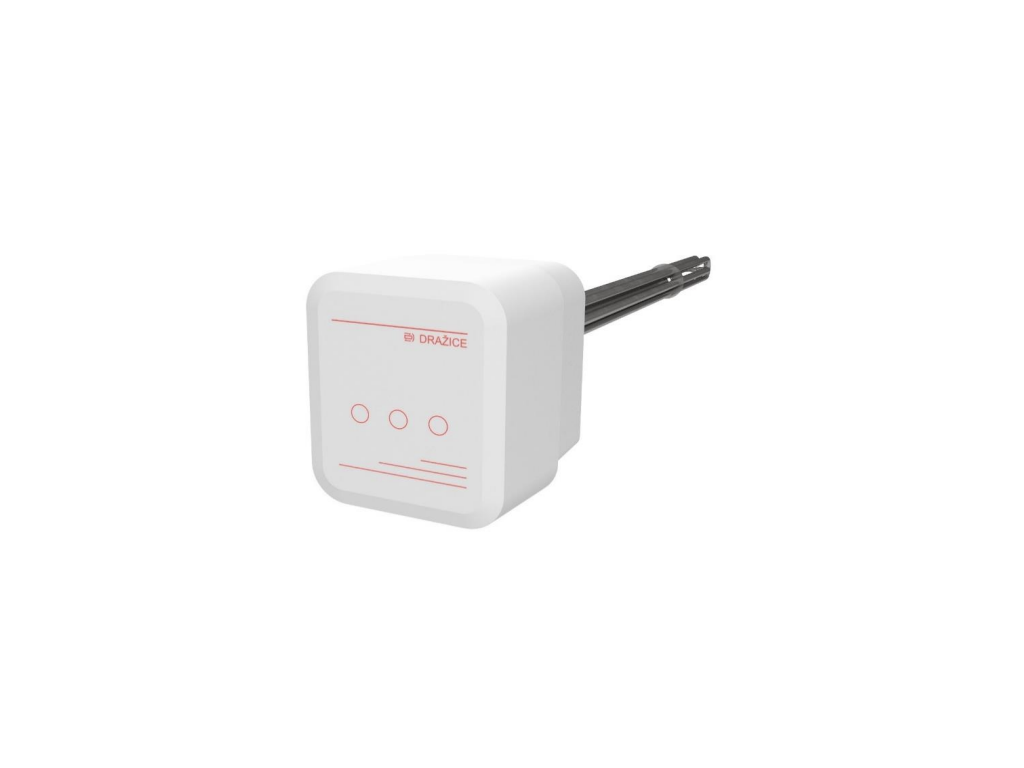

Dražice TJ 6/4" E 4,5 kW skrutkovacia ohrevná jednotka G 6/4", externé riadenie
Skrutkovacia ohrevná jednotka G 6/4" s doskou regulácie, ktorú ovláda externý regulátor signálom 230 V v troch výkonových stupňoch.
- Príkon 4,5 kW, 3× 230 V / 50 Hz (3/N/PE), istič 3× 10 A
- Dĺžka telesa 500 mm, chladná časť 150 mm
- Ohrev približne 150 l vody z 10 °C na 60 °C za 2 h
Elektrická ohrevná jednotka so závitom G 6/4", ktorá nemá vlastný prevádzkový termostat – zapína ju nadradený regulátor po jednotlivých fázach. Hodí sa ako prídavný zdroj ohrevu v ohrievačoch so solárnymi kolektormi a v akumulačných nádržiach.
Popis

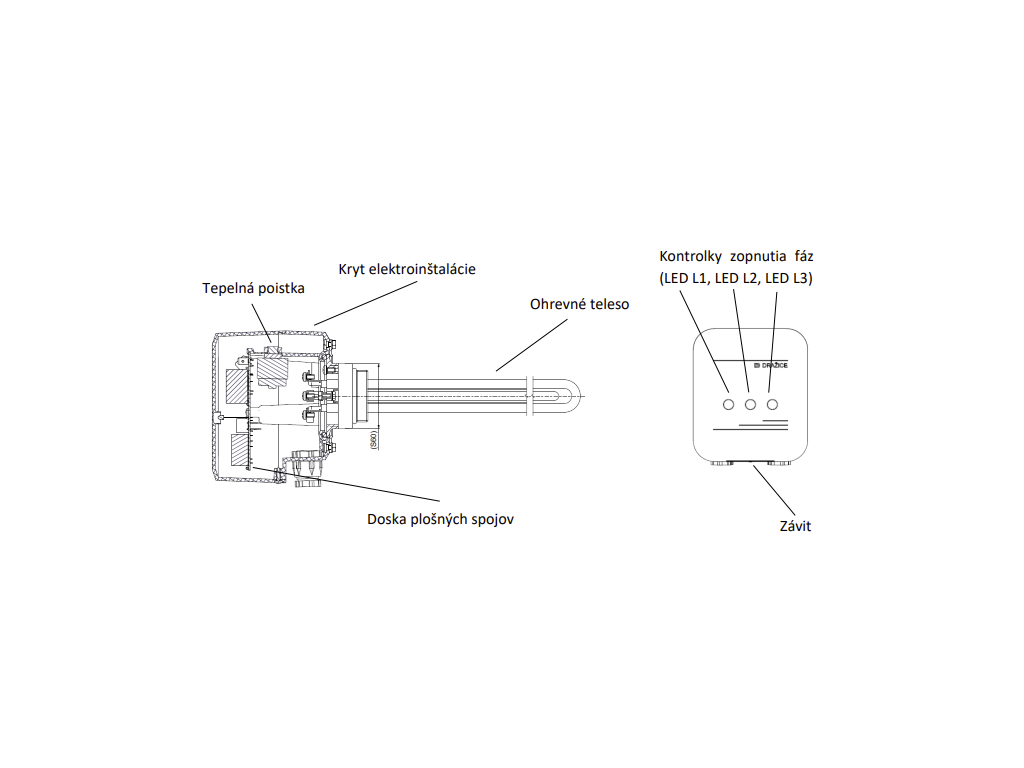

TJ 6/4" E 4,5 kW má rúrkové teleso so zabudovanou dĺžkou 500 mm a predĺženou chladnou časťou 150 mm, hmotnosť je 2 kg. Doska plošných spojov so siedmimi LED ukazuje napájanie, prítomnosť ovládacieho napätia na RS1 až RS3 aj zopnuté fázy. Fáza L1 napája dosku, bez nej regulátor ohrev nezopne. Silové pripojenie je pevné, 3× 230 V / 50 Hz s ističom 3× 10 A.
Hlavné výhody
- Tri výkonové stupne – každý riadiaci vstup RS zopne jednu fázu.
- Poruchový kontakt S1/S2 je bezpotenciálový, v pokoji rozopnutý, 5 A / 250 V AC.
- Výrobca ju označuje ako vhodnú pre fotovoltické aplikácie.
- Zvodový odpor telesa je súčasťou katódovej ochrany nádrže; podľa výrobcu sa tým predlžuje životnosť anódy.
Časté otázky
Funguje bez externého regulátora?
Nie. Jednotka nemá prevádzkový termostat, teplotu vody musí riadiť externý regulátor teploty.
Do ktorých zásobníkov sa hodí?
Podľa tabuľky výrobcu napríklad do OKCE 200 a 250 S, OKC 300 a 500 R/BP/S, OKC 300 a 500 R/HP/S, OKC 200 a 300 NTRR/SOL a do nádrží NAD (okrem NAD 50 v1) a NADO; nie do OKC 200 a 250 NTR/HP.
Dodatočné parametre
| Kategória: | Závitové špirály |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2 kg |
| EAN: | 8595590811539 |
| Pripojenie: | 6/4" |
| Výkon: | 4,5 kW |
| Príkon: | 4,5 kW |
| Napätie: | 3× 230 V / 50 Hz (3/N/PE), pevné pripojenie |
| Odporúčaný istič: | 3× 10 A |
| Vyhotovenie: | E – bez prevádzkového termostatu, riadenie externým regulátorom (230 V AC), 3 výkonové stupne |
| Signalizácia poruchy: | bezpotenciálový kontakt S1/S2, 5 A / 250 V AC |
| Závit: | G 6/4" |
| Dĺžka ohrevného telesa: | 500 mm (dĺžka zabudovania, ± 10 mm) |
| Dĺžka chladnej časti: | 150 mm |
| Počet a typ telies: | rúrkové ohrevné teleso |
| Čas ohrevu z 10 °C na 60 °C: | 2 h (približne 150 l) |
| Max. prevádzkový tlak v nádobe: | 1 MPa (10 bar) |
| Elektrické krytie: | IP44 |
| Hmotnosť: | 2 kg |
| Spôsob montáže: | zaskrutkovanie do hrdla G 6/4", vodorovne alebo zvisle zospodu |
