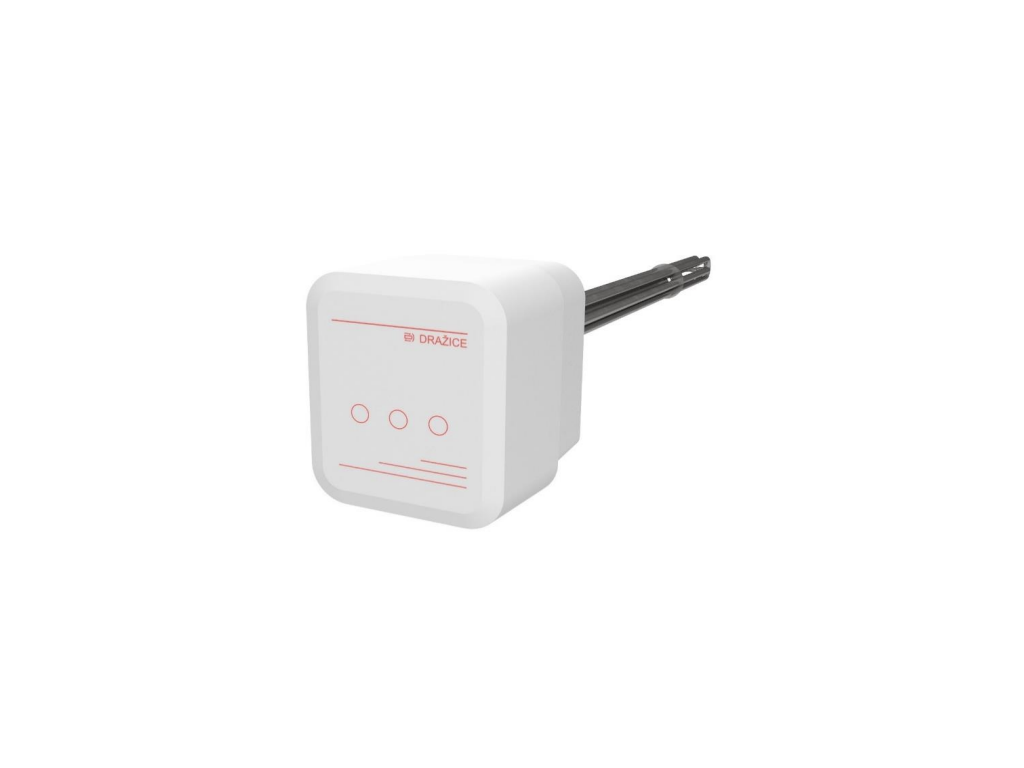

Dražice TJ 6/4" E 3,75 kW skrutkovacia ohrevná jednotka G 6/4", externé riadenie
Skrutkovacia ohrevná jednotka G 6/4" bez vlastného prevádzkového termostatu, ktorú spína externý regulátor cez riadiace vstupy 230 V v troch výkonových stupňoch.
- Príkon 3,75 kW, 3× 230 V / 50 Hz (3/N/PE), istič 3× 10 A
- Dĺžka telesa 450 mm, chladná časť 175 mm
- Poruchový kontakt 5 A / 250 V AC na signalizáciu tepelnej poistky
Skrutkovacia ohrevná jednotka G 6/4" bez vlastného prevádzkového termostatu – teplotu vody riadi externý regulátor, ktorý ju spína v troch výkonových stupňoch. Výrobca ju označuje ako vhodnú pre fotovoltické aplikácie.
Popis

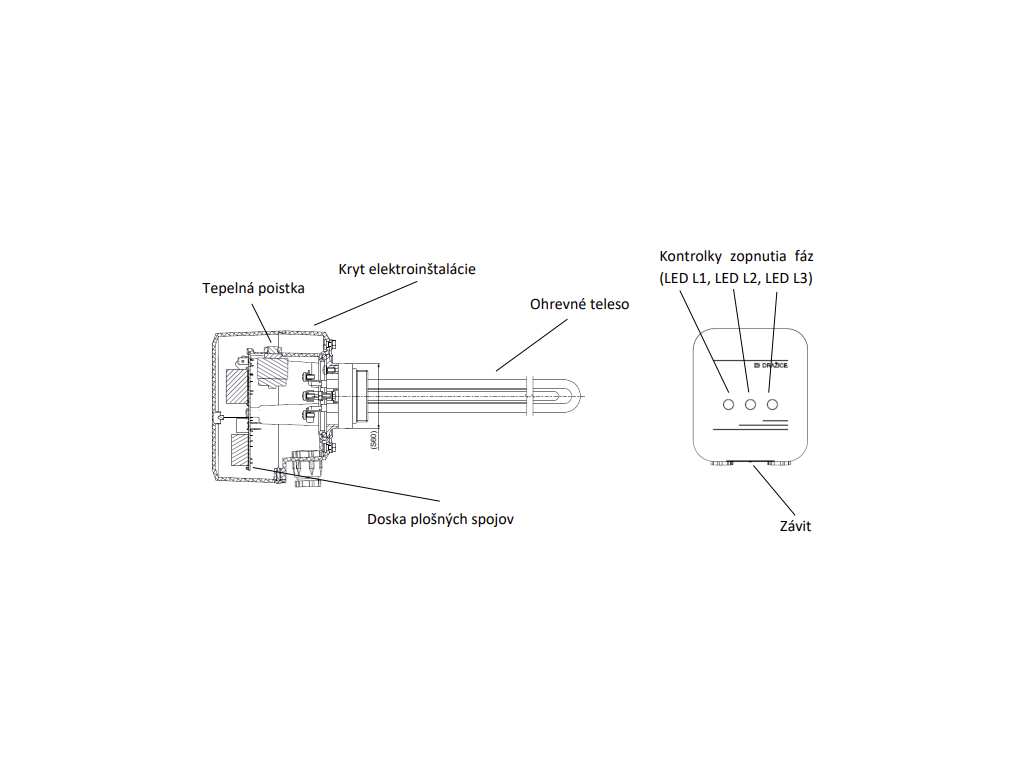

TJ 6/4" E 3,75 kW má rúrkové teleso so zabudovanou dĺžkou 450 mm a chladnou časťou 175 mm. Pod krytom je doska regulácie so svorkami RS1, RS2 a RS3 – každý vstup zopne jednu fázu (L1, L2, L3) a zopnuté stupne ukazujú zelené kontrolky na kryte. V puzdre telesa je len senzor bezpečnostného termostatu. Silovo sa pripája pevne na 3× 230 V / 50 Hz káblom 5 × 2,5 mm² cez istič 3× 10 A.
Hlavné výhody
- Tri výkonové stupne podľa signálu regulátora.
- Bezpotenciálový poruchový kontakt S1/S2 (5 A / 250 V AC) ohlási vypnutie tepelnej poistky.
- Ovládací obvod je galvanicky oddelený od silového.
- Približne 150 l vody ohreje z 10 °C na 60 °C za 2,3 h.
Použitie
Podľa tabuľky výrobcu sa montuje napríklad do OKCE 200 a 250 S, OKC 300 a 500 R/BP/S a R/HP/S, OKC 200 a 300 NTRR/SOL a do nádrží NAD (okrem NAD 50 v1) a NADO vrátane NADO 300/20 v6. Nehodí sa do OKC 200 a 250 NTR/HP ani do nerezových nádrží.
Montáž a údržba
Ovládacie vstupy RS1 až RS3 sa napájajú z jednej fázy 230 V, výrobca odporúča poistku 500 mA. Pred zásahom do elektroinštalácie treba vypnúť silový prívod aj ovládacie napätie a počkať aspoň minútu. Montážne polohy sú vodorovná alebo zvislá zospodu, max. tlak v nádobe 10 bar.
Dodatočné parametre
| Kategória: | Závitové špirály |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2 kg |
| EAN: | 8595590811522 |
| Pripojenie: | 6/4" |
| Výkon: | 3,75 kW |
| Príkon: | 3,75 kW |
| Napätie: | 3× 230 V / 50 Hz (3/N/PE), pevné pripojenie |
| Odporúčaný istič: | 3× 10 A |
| Vyhotovenie: | E – bez prevádzkového termostatu, riadenie externým regulátorom (230 V AC), 3 výkonové stupne |
| Signalizácia poruchy: | bezpotenciálový kontakt S1/S2, 5 A / 250 V AC |
| Závit: | G 6/4" |
| Dĺžka ohrevného telesa: | 450 mm (dĺžka zabudovania, ± 10 mm) |
| Dĺžka chladnej časti: | 175 mm |
| Počet a typ telies: | rúrkové ohrevné teleso |
| Čas ohrevu z 10 °C na 60 °C: | 2,3 h (približne 150 l) |
| Max. prevádzkový tlak v nádobe: | 1 MPa (10 bar) |
| Elektrické krytie: | IP44 |
| Hmotnosť: | 2 kg |
| Spôsob montáže: | zaskrutkovanie do hrdla G 6/4", vodorovne alebo zvisle zospodu |
