Dražice TJ 6/4" E 6 kW skrutkovacia ohrevná jednotka G 6/4", externé riadenie
Skrutkovacia ohrevná jednotka G 6/4" s ohrevom v stupňoch 2, 4 a 6 kW, ktoré spína externý regulátor cez riadiace vstupy 230 V.
- Príkon 6 kW, 3× 230 V / 50 Hz (3/N/PE), istič 3× 16 A
- Dĺžka telesa 520 mm, chladná časť 150 mm
- Pevné pripojenie káblom 5 × 2,5 mm², bez zástrčky
Skrutkovacia ohrevná jednotka G 6/4" s príkonom 6 kW, ktorú spína externý regulátor v troch stupňoch – 2, 4 alebo 6 kW. Vlastný prevádzkový termostat nemá, v jednotke je len bezpečnostný termostat.
Popis

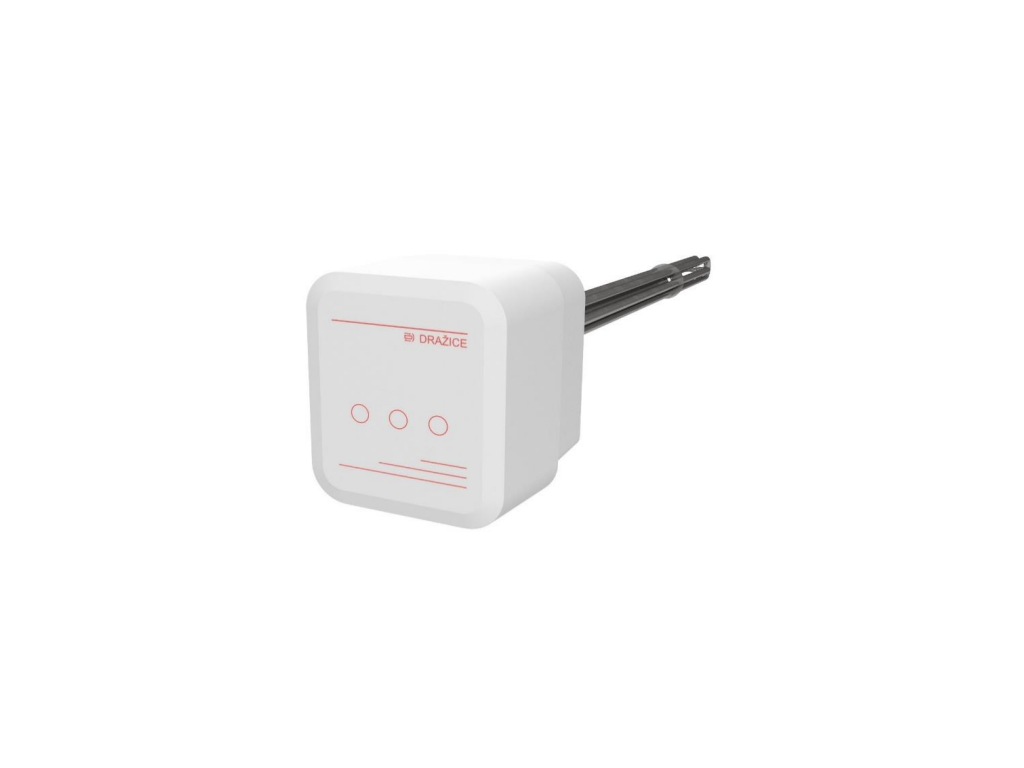

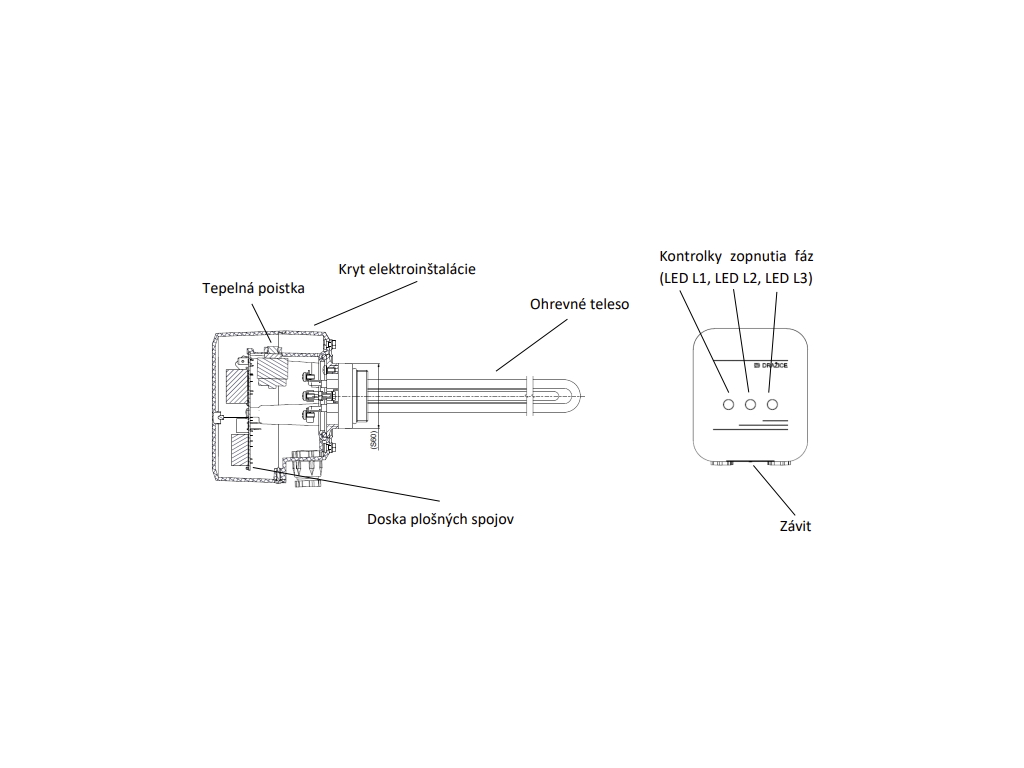

TJ 6/4" E 6 kW má rúrkové teleso so zabudovanou dĺžkou 520 mm a chladnou časťou 150 mm. Riadiace napätie 230 V z regulátora sa privádza na svorky RS1, RS2 a RS3, jedna, dve alebo tri zelené kontrolky na kryte ukazujú zopnutý výkon. Silovo sa pripája pevne na 3× 230 V / 50 Hz káblom 5 × 2,5 mm² cez istič 3× 16 A.
Hlavné výhody
- Výkon 2, 4 alebo 6 kW podľa počtu zopnutých vstupov RS.
- Výrobca ju označuje ako vhodnú pre fotovoltické aplikácie.
- Poruchový kontakt S1/S2 (5 A / 250 V AC) ohlási vypnutie tepelnej poistky.
- Približne 150 l vody ohreje z 10 °C na 60 °C za 1,5 h.
- Ovládací obvod je galvanicky oddelený od silového.
Použitie
Podľa tabuľky výrobcu sa montuje napríklad do OKCE 200 a 250 S, OKC 300 a 500 S, OKC 300 a 500 R/BP/S, OKC 500 R/HP/S a do nádrží NAD (okrem NAD 50 v1) a NADO vrátane NADO 500/25 až 1000/45 v6. Nehodí sa do OKC 300 R/HP/S, OKC 200 a 250 NTR/HP, NADO 300/20 v6 ani do nerezových nádrží.
Montáž a údržba
Vypnutím silového prívodu nemusí byť jednotka bez napätia – pred zásahom treba vypnúť aj ovládacie napätie a počkať aspoň minútu. Tepelná poistka sa po vychladnutí vody zapína ručne tlačidlom v beznapäťovom stave.
Dodatočné parametre
| Kategória: | Závitové špirály |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2 kg |
| EAN: | 8595590811546 |
| Pripojenie: | 6/4" |
| Výkon: | 6 kW |
| Príkon: | 6 kW |
| Napätie: | 3× 230 V / 50 Hz (3/N/PE), pevné pripojenie |
| Odporúčaný istič: | 3× 16 A |
| Vyhotovenie: | E – bez prevádzkového termostatu, riadenie externým regulátorom (230 V AC), 3 výkonové stupne |
| Signalizácia poruchy: | bezpotenciálový kontakt S1/S2, 5 A / 250 V AC |
| Závit: | G 6/4" |
| Dĺžka ohrevného telesa: | 520 mm (dĺžka zabudovania, ± 10 mm) |
| Dĺžka chladnej časti: | 150 mm |
| Počet a typ telies: | rúrkové ohrevné teleso |
| Čas ohrevu z 10 °C na 60 °C: | 1,5 h (približne 150 l) |
| Max. prevádzkový tlak v nádobe: | 1 MPa (10 bar) |
| Elektrické krytie: | IP44 |
| Hmotnosť: | 2 kg |
| Spôsob montáže: | zaskrutkovanie do hrdla G 6/4", vodorovne alebo zvisle zospodu |
