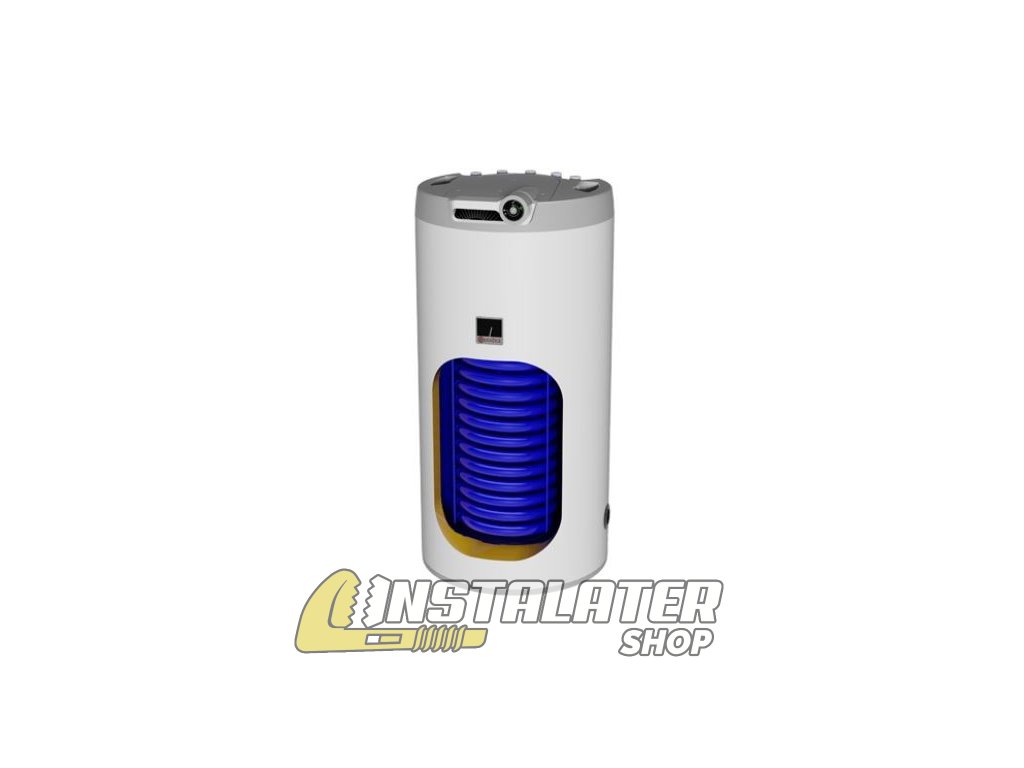

Dražice OKC 125 NTR/HV nepriamoohrevný zásobník teplej vody, stacionárny
Nepriamoohrevný zásobník teplej vody na podlahu pod závesný kotol, s prípojkami vody aj vykurovania v hornom veku.
- Objem 113 l
- Výmenník 1,45 m², ohrev z 10 °C na 60 °C za 12 min
- Výška 1067 mm, priemer 524 mm
Stacionárny nepriamoohrevný zásobník s objemom 113 l, ktorý sa s prípojkami v hornom veku umiestňuje pod závesný plynový alebo kondenzačný kotol. Výmenník s plochou 1,45 m² ohreje celý objem z 10 °C na 60 °C za 12 minút.
Popis
OKC 125 NTR/HV je stredný model radu okrúhlych zásobníkov OKC NTR/HV. Oproti najmenšiemu OKC 100 NTR/HV má väčší výmenník s plochou 1,45 m² a objemom 9,5 l, ktorý pri vykurovacej vode s teplotou 80 °C a prietoku 720 l/h odovzdá 32 kW. Tlaková strata výmenníka je pri tomto prietoku 46 mbar.
Oceľová nádoba je smaltovaná, skúšaná 1,5-násobkom prevádzkového tlaku a chránená horčíkovou anódou. Izoluje ju tvrdá polyuretánová pena s hrúbkou 42 mm; statická strata je 65 W a energetická trieda C. Regulácia ohrevu nie je súčasťou zásobníka – teplotu vody riadi kotol, ktorého snímač sa zasúva do puzdra vo veku príruby. Hmotnosť bez vody je 64 kg.
Hlavné výhody
- Pod závesný kotol: prípojky vykurovacej, studenej a teplej vody aj cirkulácie sú hore, so závitom G 3/4" (vonkajší).
- Ohrev celého objemu výmenníkom z 10 °C na 60 °C trvá 12 minút.
- Pri zvýšenom odbere zásobník ohrieva vodu priebežne, podobne ako prietokový ohrievač.
- Zásobník má odtokový vývod, v balení je vypúšťací ventil aj poistný ventil G 3/4".
- Nádoba je určená na tlak 0,6 MPa (6 bar), výmenník na 1,0 MPa (10 bar) a vykurovaciu vodu do 110 °C.
Použitie
Výrobca rad NTR/HV určuje na prípravu teplej vody v spojení so zdrojom vykurovacej vody, najčastejšie s plynovým kotlom; zásobník je vhodný aj ku kondenzačným kotlom. Ak systém pracuje s prednostným ohrevom teplej vody cez trojcestný ventil, pri inštalácii sa postupuje podľa návodu výrobcu ventilu. Zásobník s výškou 1067 mm a priemerom 524 mm sa stavia na podlahu pod kotol.
Montáž a údržba
Miesto inštalácie musí byť nezamŕzajúce a zásobník ľahko prístupný. Na prívod studenej vody sa montuje poistný ventil so spätnou klapkou, na vstup a výstup vykurovacej vody výrobca odporúča uzatváracie ventily čo najbližšie k zásobníku. Pripojovacie potrubie treba zaizolovať a vykurovací okruh pred montážou prepláchnuť. Po dvoch rokoch prevádzky je vhodné skontrolovať anódu a nádobu vyčistiť od vodného kameňa.
Časté otázky
Ako sa riadi teplota vody?
Reguláciou kotla s funkciou ohrevu teplej vody. Zásobník vlastný termostat nemá, snímač kotla sa vkladá do puzdra vo veku príruby.
Aký tlak môže mať studená voda?
Najviac 0,48 MPa; pri vyššom tlaku vo vodovode sa pred poistný ventil zaraďuje redukčný ventil.
Dodatočné parametre
| Kategória: | Nepriamoohrevné zásobníky s 1 výmenníkom |
|---|---|
| Záruka: | 5 rokov na nádobu |
| Hmotnosť: | 64 kg |
| EAN: | 8595590805118 |
| ? Energetická trieda: | C |
| Objem: | 125 l |
| Spôsob montáže: | Na podlahu |
| Skutočný objem: | 113 l |
| Plocha výmenníka: | 1,45 m² |
| Objem výmenníka: | 9,5 l |
| Výkon výmenníka: | 32 kW pri 80 °C a 720 l/h |
| Čas ohrevu z 10 °C na 60 °C: | 12 min |
| Tlaková strata výmenníka: | 46 mbar pri 720 l/h |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Odporúčaná teplota teplej vody: | 60 °C |
| Max. tlak vo výmenníku: | 1,0 MPa (10 bar) |
| Max. teplota vykurovacej vody: | 110 °C |
| Pripojenie teplej a studenej vody: | G 3/4" (vonkajší závit) |
| Pripojenie výmenníka: | G 3/4" (vonkajší závit) |
| Pripojenie cirkulácie: | G 3/4" (vonkajší závit) |
| Výška: | 1067 mm |
| Priemer: | 524 mm |
| Hmotnosť: | 64 kg (bez vody) |
| Energetická trieda: | C |
| Statická strata: | 65 W |
| Izolácia: | tvrdá polyuretánová pena, 42 mm, λ 0,022 W/(m·K) |
| Anóda: | horčíková |
| Regulácia teploty: | bez vlastnej regulácie, riadi kotol (snímač v puzdre vo veku príruby) |
| Spôsob montáže: | stacionárny, na podlahu pod závesný kotol |
| Vyhotovenie: | okrúhly, prípojky vody, výmenníka a cirkulácie v hornom veku |
| Príslušenstvo v balení: | poistný ventil G 3/4", vypúšťací ventil |
