Dražice OKH 125 NTR/HV nepriamoohrevný zásobník teplej vody, stacionárny, hranatý
Hranatý zásobník teplej vody na ohrev z kotla, ktorý stojí na podlahe pod závesným kotlom a prípojky má v hornom veku.
- Objem 113 l
- Výmenník 1,45 m², ohrev z 10 °C na 60 °C za 13 min
- Výška 1058 mm, šírka 520 mm
Hranatý zásobník teplej vody s objemom 113 l na ohrev z plynového alebo kondenzačného kotla, určený na postavenie na podlahu pod závesný kotol. Prípojky vody, vykurovania aj cirkulácie sú v hornom veku.
Popis
OKH 125 NTR/HV je väčší z dvojice hranatých zásobníkov OKH NTR/HV. Výmenník s plochou 1,45 m² a objemom 9,5 l odovzdá pri vykurovacej vode s teplotou 80 °C a prietoku 720 l/h výkon 32 kW a celý objem ohreje z 10 °C na 60 °C za 13 minút. Tlaková strata výmenníka je pri tomto prietoku 46 mbar.

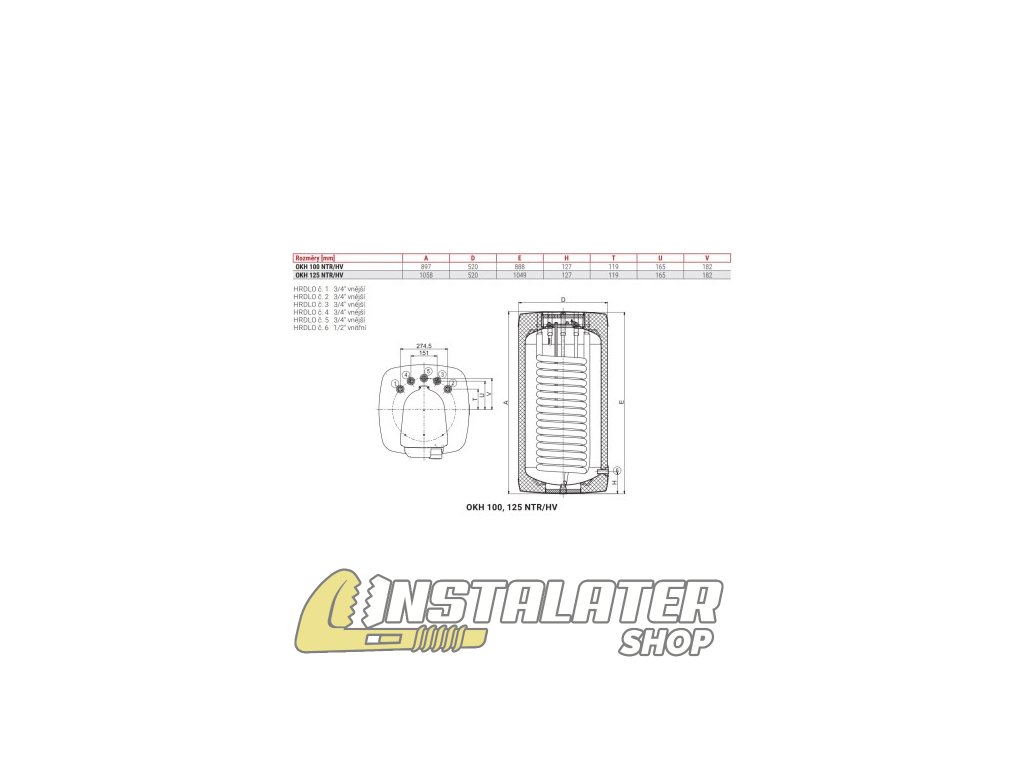

Pod plášťom so šírkou 520 mm a výškou 1058 mm je izolácia z tvrdej polyuretánovej peny s hrúbkou až 80 mm. Statická strata je 49 W a energetická trieda B. Zásobník nemá vlastnú reguláciu ohrevu – teplotu vody riadi kotol, snímač sa vkladá do puzdra vo veku príruby. Hmotnosť bez vody je 67 kg.
Hlavné výhody
- Prípojky vykurovacej vody, studenej a teplej vody aj cirkulácie sú v hornom veku, so závitom G 3/4" (vonkajší).
- Výkon výmenníka 32 kW, ohrev z 10 °C na 60 °C za 13 minút.
- Pri zvýšenom odbere zásobník ohrieva vodu priebežne, podobne ako prietokový ohrievač.
- Smaltovaná nádoba skúšaná 1,5-násobkom prevádzkového tlaku, s horčíkovou anódou.
- V balení je poistný ventil G 3/4" a vypúšťací ventil.
Montáž a údržba
Zásobník sa inštaluje v nezamŕzajúcej miestnosti, kde je ľahko prístupný pre údržbu. Medzi zásobník a poistný ventil na prívode studenej vody nesmie byť zaradená uzatváracia armatúra a pri tlaku vo vodovode nad 0,48 MPa patrí pred poistný ventil redukčný ventil. Na vstup a výstup vykurovacej vody sa odporúčajú uzatváracie ventily čo najbližšie k zásobníku. Anódu a usadeniny vodného kameňa je vhodné dať skontrolovať po dvoch rokoch prevádzky; nádoba sa čistí cez otvor príruby.
Časté otázky
Dá sa pripojiť cirkulácia teplej vody?
Áno. V hornom veku je samostatné hrdlo so závitom G 3/4", na ktoré sa pripája spiatočka cirkulačného okruhu.
Aký tlak znesú nádoba a výmenník?
Nádoba 0,6 MPa (6 bar) pri teplote do 80 °C, výmenník 1,0 MPa (10 bar) pri teplote vykurovacej vody do 110 °C.
Dodatočné parametre
| Kategória: | Nepriamoohrevné zásobníky s 1 výmenníkom |
|---|---|
| Záruka: | 5 rokov na nádobu |
| Hmotnosť: | 82 kg |
| EAN: | 8594036086401 |
| ? Energetická trieda: | B |
| Objem: | 125 l |
| Spôsob montáže: | Na podlahu |
| Skutočný objem: | 113 l |
| Plocha výmenníka: | 1,45 m² |
| Objem výmenníka: | 9,5 l |
| Výkon výmenníka: | 32 kW pri 80 °C a 720 l/h |
| Čas ohrevu z 10 °C na 60 °C: | 13 min |
| Tlaková strata výmenníka: | 46 mbar pri 720 l/h |
| Max. prevádzkový tlak v nádobe: | 0,6 MPa (6 bar) |
| Max. teplota teplej vody: | 80 °C |
| Odporúčaná teplota teplej vody: | 60 °C |
| Max. tlak vo výmenníku: | 1,0 MPa (10 bar) |
| Max. teplota vykurovacej vody: | 110 °C |
| Pripojenie teplej a studenej vody: | G 3/4" (vonkajší závit) |
| Pripojenie výmenníka: | G 3/4" (vonkajší závit) |
| Pripojenie cirkulácie: | G 3/4" (vonkajší závit) |
| Výška: | 1058 mm |
| Šírka: | 520 mm |
| Hmotnosť: | 67 kg (bez vody) |
| Energetická trieda: | B |
| Statická strata: | 49 W |
| Izolácia: | tvrdá polyuretánová pena, až 80 mm, λ 0,022 W/(m·K) |
| Anóda: | horčíková |
| Regulácia teploty: | bez vlastnej regulácie, riadi kotol (snímač v puzdre vo veku príruby) |
| Spôsob montáže: | stacionárny, na podlahu pod závesný kotol |
| Vyhotovenie: | hranatý, prípojky vody, výmenníka a cirkulácie v hornom veku |
| Príslušenstvo v balení: | poistný ventil G 3/4", vypúšťací ventil |
