Dražice OKC 200 NTR/HP nepriamoohrevný zásobník teplej vody pre tepelné čerpadlo

Stacionárny zásobník teplej vody s objemom 208 l a veľkoplošným výmenníkom, určený na ohrev vody tepelným čerpadlom alebo iným nízkoteplotným zdrojom. Teplotu vody riadi regulácia tepelného čerpadla, na dohrev možno doplniť elektrickú ohrevnú jednotku.

Popis

OKC 200 NTR/HP je najmenší model radu zásobníkov pre tepelné čerpadlá, ktorý výrobca vyrába vo veľkostiach 200, 250, 300, 500, 750 a 1000. Nádoba je zvarená z oceľového plechu, zvnútra smaltovaná a chránená horčíkovou anódou. Vo vnútri je privarený jeden špirálový výmenník zo zvonka smaltovanej oceľovej rúrky s plochou 2 m² a objemom 13,3 l, určený len pre vykurovací okruh.

Izolácia z polyuretánovej peny má podľa katalógu hrúbku 42 mm, plášť je plastový. V dolnej časti je revízny otvor s prírubou na čistenie nádoby, na boku nátrubok G 6/4" pre skrutkovaciu ohrevnú jednotku. Čas ohrevu výmenníkom z 10 °C na 50 °C je podľa výpočtu výrobcu 34 minút.

Hlavné výhody

• Jeden veľký výmenník s plochou 2 m² a prípojkami 1" na pripojenie tepelného čerpadla alebo iného nízkoteplotného zdroja.
• Nádoba aj výmenník sú určené pre pretlak 10 bar; vykurovacia voda môže mať až 110 °C, teplá voda najviac 80 °C.
• Revízny otvor so svetlosťou 110 mm (skrutky M8 na rozstupe 150 mm) uľahčuje čistenie a kontrolu nádoby.
• Elektrický dohrev: skrutkovacia jednotka TJ 6/4" s príkonom 2; 2,5 alebo 3,3 kW alebo prírubové teleso TPK 150-8 s príkonom 2,2 alebo 3,3 kW; jednotky TPJ sa doň montovať nedajú.
• Prípojky teplej a studenej vody 3/4", samostatné hrdlo 3/4" na cirkuláciu.

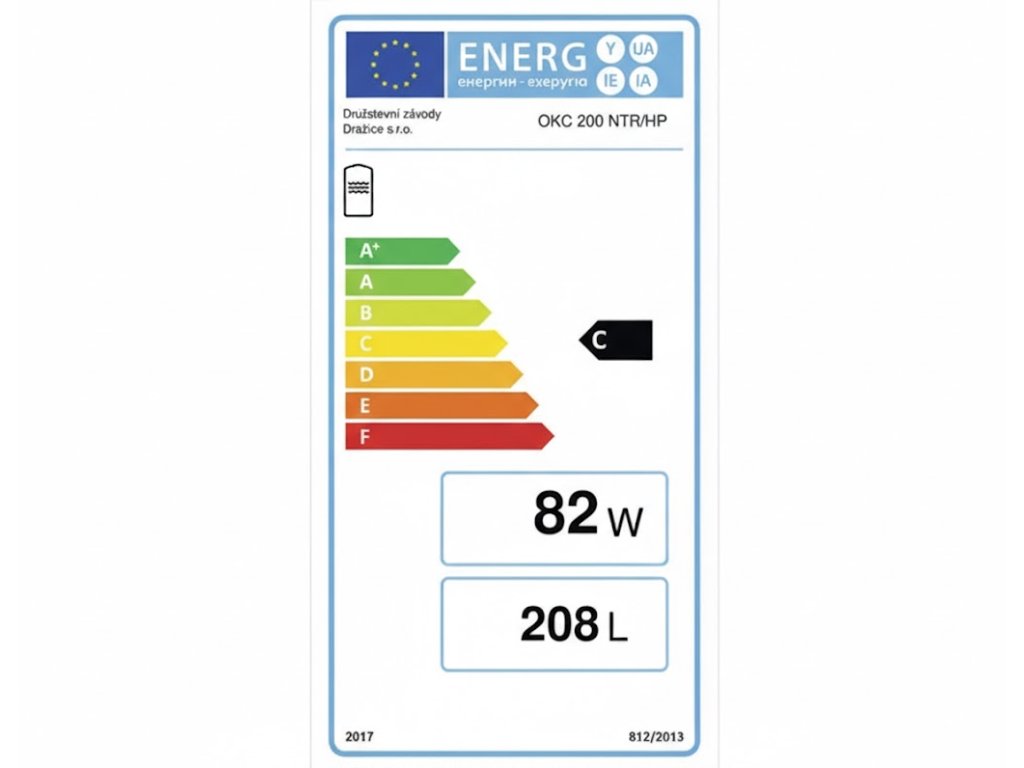

• Energetická trieda C, statická strata 82 W.

Montáž a údržba

Zásobník sa stavia na podlahu vedľa zdroja tepla alebo v jeho blízkosti, do miestnosti s teplotou +2 až +45 °C. Vykurovací okruh sa pripája na vstup a výstup výmenníka, na najvyššie miesto okruhu sa montuje odvzdušňovací ventil a do okruhu filter. Na prívode studenej vody musí byť poistný ventil a spätný ventil, medzi zásobníkom a poistným ventilom nesmie byť uzatváracia armatúra; pri ohrievačoch nad 200 l návod vyžaduje aj poistnú armatúru na výstupe teplej vody. Po dvoch rokoch prevádzky výrobca odporúča skontrolovať anódu a vyčistiť nádobu od vodného kameňa.

Časté otázky

Aký objem má zásobník?

Úžitkový objem je 208 l, výmenník má objem 13,3 l.

Čím sa líši od OKC 250 NTR/HP?

Väčší model má objem 234 l, výmenník s plochou 2,4 m² a výšku 1 535 mm; priemer 584 mm majú oba.
