Dražice OKC 1000 NTRR/BP nepriamoohrevný zásobník s dvoma výmenníkmi a izoláciou
Zásobník teplej vody s dvoma výmenníkmi pre dva zdroje vykurovacej vody, dodávaný ako zostava s izoláciou NEODUL hrúbky 80 mm.
- Objem 930 l, výška 2 050 mm, priemer 1 010 mm
- Horný výmenník 1,12 m², spodný 2,45 m²
- Trvalý výkon teplej vody 780 l/h a 1 490 l/h
Zásobník teplej vody s objemom 930 l, dvoma výmenníkmi pre dva zdroje vykurovacej vody a izoláciou hrúbky 80 mm, ktorá je súčasťou zostavy. Objemom zodpovedá potrebám bytových jednotiek, prevádzok, reštaurácií a podobných zariadení.
Popis

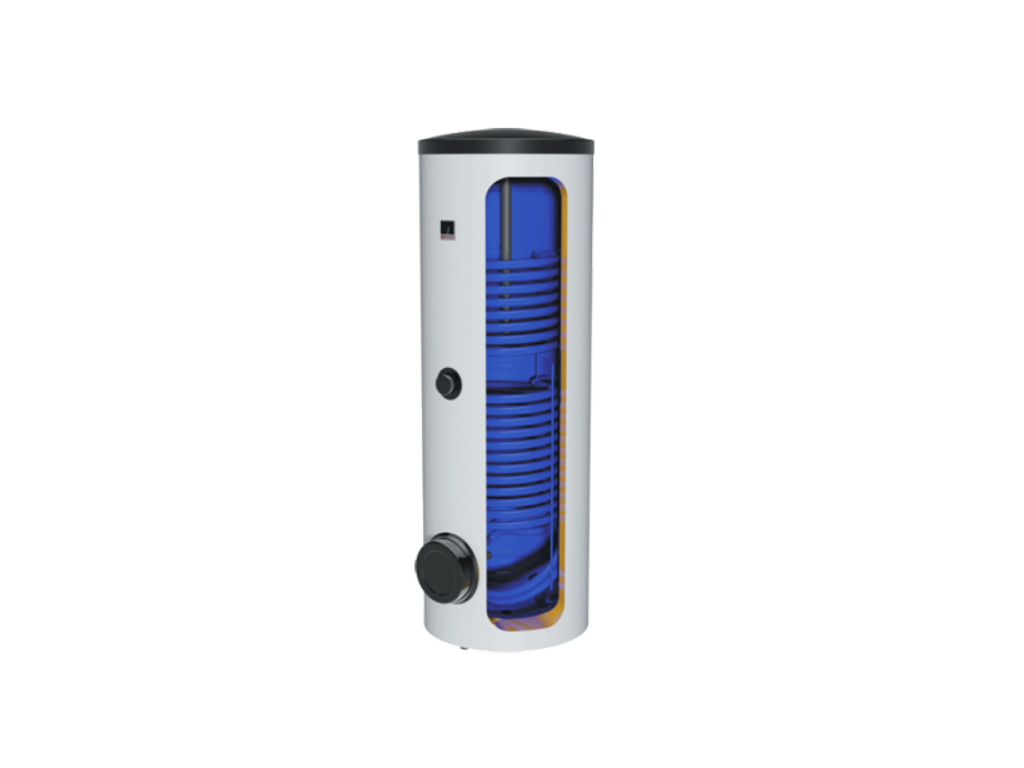

Zostavu SET_IZ-1000_NTRR_BP tvorí zásobník OKC 1000 NTRR/BP a jeho tepelná izolácia NEODUL so zipsovým uzáverom. V smaltovanej oceľovej nádobe sú dva výmenníky z oceľovej rúrky. Horný má plochu 1,12 m² a objem 7,9 l, spodný 2,45 m² a 17,1 l, takže väčší výkon dáva spodný výmenník: trvalý výkon teplej vody 1 490 l/h oproti 780 l/h z horného pri 45 °C.
Každý výmenník môže mať vlastný zdroj, napríklad kotol a solárne kolektory, alebo sa oba zapoja do série. Zásobník nemá ohrevné teleso; na elektrický dohrev hornej časti sa dá do otvoru G 6/4" doplniť skrutkovacia jednotka TJ G 6/4" a ďalšia ohrevná jednotka sa dá namontovať do bočnej príruby, ktorá slúži aj ako čistiaci a revízny otvor. Ohrevné jednotky nie sú súčasťou dodávky.
Hlavné výhody
- Ohrev z 10 °C na 60 °C za 37 min horným a 43 min spodným výmenníkom.
- Výkonnostné číslo NL podľa DIN 4708: 7,1 (horný) a 26 (spodný výmenník).
- Nádoba aj výmenníky na prevádzkový tlak 10 bar, teplá voda do 95 °C, vykurovacia do 110 °C.
- Izolácia s tepelnou vodivosťou 0,032 W/(m·K), statická strata 142 W.
- Energetická trieda C.
Použitie
Zásobník sa stavia na podlahu vedľa zdroja vykurovacej vody alebo v jeho blízkosti. Výšku 2 050 mm, priemer 1 010 mm a hmotnosť bez vody 248 kg treba zohľadniť pri preprave a osadení v kotolni. Návod radu uvádza ako zdroje ohrevu kotly ústredného kúrenia, tepelné čerpadlá, solárne kolektory a ich kombinácie.
Montáž a údržba
Voda sa pripája na hrdlá G 5/4" s vonkajším závitom, oba výmenníky na G 1" a cirkulácia na G 3/4", tiež s vonkajším závitom. Izoláciu montujú dvaja ľudia, pri väčších zásobníkoch traja, v priestore s teplotou aspoň 18 °C. Horčíkovú anódu v hornej časti výrobca odporúča skontrolovať po dvoch rokoch prevádzky.
Dodatočné parametre
| Kategória: | Nepriamoohrevné zásobníky s 2 výmenníkmi |
|---|---|
| Záruka: | 5 rokov na nádobu |
| Hmotnosť: | 271 kg |
| EAN: | 8595590814394 |
| ? Energetická trieda: | C |
| Objem: | 1000 l |
| Spôsob montáže: | Na podlahu |
| Skutočný objem: | 930 l |
| Vyhotovenie: | zostava zásobníka OKC 1000 NTRR/BP a tepelnej izolácie; dva výmenníky, bez ohrevného telesa |
| Plocha výmenníka: | horný 1,12 m², spodný 2,45 m² |
| Objem výmenníka: | horný 7,9 l, spodný 17,1 l |
| Čas ohrevu z 10 °C na 60 °C: | horným výmenníkom 37 min, spodným 43 min |
| Trvalý výkon teplej vody: | horný 780 l/h, spodný 1 490 l/h (teplá voda 45 °C) |
| Výkonnostné číslo NL (DIN 4708): | horný 7,1, spodný 26 |
| Max. prevádzkový tlak v nádobe: | 1,0 MPa (10 bar) |
| Max. tlak vo výmenníku: | 1,0 MPa (10 bar) |
| Max. teplota teplej vody: | 95 °C |
| Max. teplota vykurovacej vody: | 110 °C |
| Pripojenie teplej a studenej vody: | G 5/4" (vonkajší závit) |
| Pripojenie výmenníka: | G 1" (vonkajší závit) |
| Pripojenie cirkulácie: | G 3/4" (vonkajší závit) |
| Puzdrá na snímač: | 2 × Ø 20 × 2 × 200 mm |
| Otvor pre ohrevnú jednotku: | G 6/4" (vnútorný závit) pre TJ G 6/4" |
| Výška: | 2 050 mm |
| Priemer: | 1 010 mm |
| Hmotnosť: | 248 kg (bez vody) |
| Energetická trieda: | C |
| Statická strata: | 142 W |
| Izolácia: | NEODUL 80 mm so zipsovým uzáverom (tepelná vodivosť 0,032 W/(m·K)) |
| Anóda: | horčíková, v hornej časti |
| Spôsob montáže: | na podlahu (stacionárny) |
