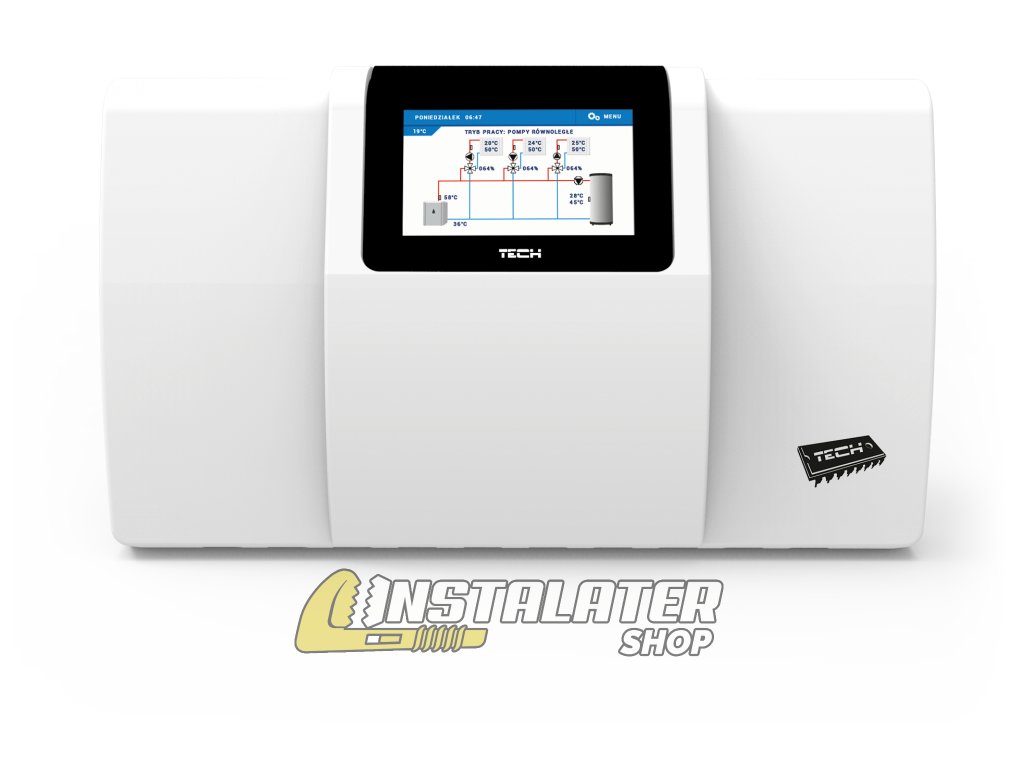

Regulátor pre inštalácie EU-i-2 Plus OT - Obsluha dvoch zmiešavacích okruhov a okruhu TÚV - Kaskádový radič šiestich zdrojov tepla

Podrobný popis

Regulácia pre vykurovacie systémy

Funkcie vykonávané reguláciou:

• plynulá regulácia dvoch zmiešavacích ventilov a ich čerpadiel s možnosťami:
  • stála teplota,
  • ekvitermická regulácia,
  • korekcia teploty ventila podľa izbovej teploty,
  • týždenný program vykurovania

• Príprava TÚV s týždenným programom a funkciou Legionelly.
• Štyri rovnako konfigurované výstupy pre vzájomné prepojenie zdrojov tepla alebo prácu výkonných prvkov na základe teploty a času (plynový kotol, elektrokotol, vykurovacia špirála, čerpadlá, ventily, akumulačná nádrž…):
  • Dva beznapäťové výstupy (NC/COM/NO).
  • Dva napäťové výstupy (230V).
• OPENTHERM komunikácia so zdrojom tepla.
• Dva analógové výstupy 0-10V
• Kaskádový radič s možnosťou vytvorenia kaskády šiestich zdrojov tepla (s využitím 2x beznapäťový výstup, 2x napäťový 230V, 2x 0-10V) na základe stálej teploty, ekvitermiky alebo potreby vykurovania aktívnych okruhov.
• Spolupráca s dvoma bytovými termostatmi so štandardnou komunikáciou (dvojpolohový – zap/vyp) s možnosťou zníženia teploty ventilu alebo jeho zatvorenia.
• Spolupráca s dvoma bytovými termostatmi s RS komunikáciou predurčenými pre EU-i-2 (EU-RI-1) s možnosťou dynamickej zmeny teploty ventila alebo jeho zatvorenia.
• Spolupráca s izbovým regulátorom vybaveným RS komunikáciou, ktorý umožňuje okrem nastavenia denných a týždenných zmien teploty v miestnosti aj náhľad a zmenu teplôt zmiešavacích okruhov, TÚV, automatickú korekciu teploty (+ a -) ventila na základe zmeny teploty v miestnosti.
• Možnosť pripojenia modulu EU–505 Ethernet alebo WiFi RS, ktoré umožňujú vzdialené ovládanie funkcii a sledovanie parametrov pomocou internetu (nová aplikácia eModul.eu), vysielanie emailových správ pri alarme.
• Možnosť pripojenia ďalších dvoch modulov pre ovládanie zmiešavacích ventilov a ich čerpadiel (napr.: EU-i-1m alebo EU-i-1) .
• Ochrana pred nežiaducim nárastom teplej vody v krátkom obehu kotla a pred príliš nízkou teplotou vykurovacej vody pri návrate do kotla.
• Možnosť aktualizácie programu cez USB vstup.

• možnosť regulácie ventila v režime chladenia,
• možnosť výberu typu ventila: podlahový, ventil ÚK, ochrana spiatočky, bazén, vetranie. (Po výbere daného typu, sa zmení aj schéma na hlavnom displeji).

Vybavenie regulácie:

• veľký farebný dotykový LCD displej
• ekvitermický snímač (vonkajšej teploty)
• snímače teploty ventilov, teploty kotla, teploty spiatočky, snímač TÚV
• kryt prispôsobený k inštalácii na stenu

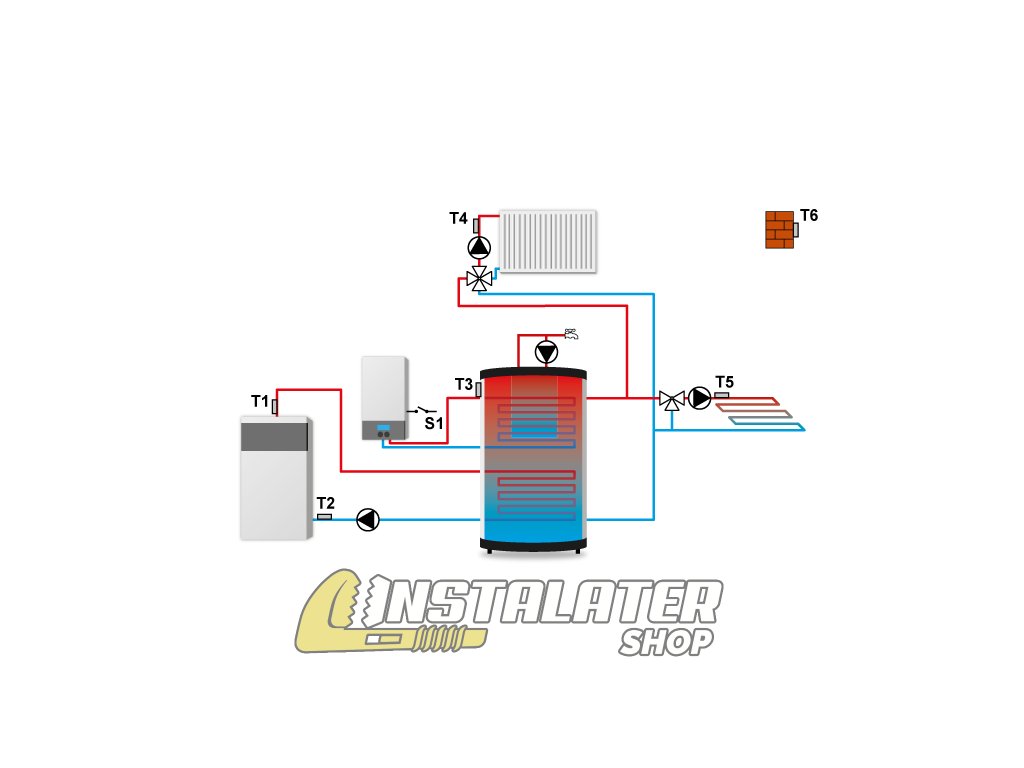

Schéma inštalácie:

V základe umožňuje riadenie následujúcich zariadení:

2x Servopohon (230V L1/L2) zmiešavacieho 3 alebo 4 cestného ventilu
2x Čerpadlo priradené k ventilu.
1x čerpadlo TUV
1x Cirkulačné čerpadlo TUV
1x Programovateľné napäťové relé (výstup)
2x Programovateľné beznapäťové relé (výstup)

Do jednotky je možné pripojiť:

2x Bežný termostat so signálom On/Off
1x Komunikačný termostat RS (TECH)
6x Teplotný senzor (súčasť dodávky regulátora)
1x Ekvitermický senzor (súčasť dodávky regulátora)
4x Doplnkový teplotný senzor
2x Voliteľný modul/zariadenie pre RS zbernicu

Regulátor umožňuje:

- Nastavenie výstupnej teploty ventilu (pre každý ventil samostatne s možnosťou vlastnej ekvitermickej krivky alebo riadenia od termostatu)
- Nastavenie teploty ochrany spiatočky
- Nastavenie zopínania čerpadla ventilu. (Pri poklese pod nastavenú teplotu čerpadlo vypne)
- Nastavenie teloty ohrievača TUV
- Nastavenie času cirkulácie TUV
- Nastavenie letného režimu a priority TUV (uzatvorenie okruhov kúrenia pri aktívnom ohreve TUV)
- Nastaviť pre každé doplnkové relé(3x) voľbu spínania podľa zvoleného programu:
(UK, TUV, Zopnutie pri požiadavke z termostatu/termostatov, dobíjanie(akumulačná nádrž), kontrola kontaktu, alarm, časové spínanie))

Výstupná teplota každého ventilu môže byť nastavená a riadená:

- na pevnú teplotu
- na pevnú teplotu so znížením výstupu pri zopnutí izbového termostatu
- prednastavenie teploty na základe ekvitermickej krivky
- prednastavenie teploty na základe ekvitermickej krivky so znížením výstupu pri zopnutí izbového termostatu

Jednotka disponuje dvomi konektormi pre zbernicu RS, ide o špeciálnu zbernicu firmy TECH umožnujúcu obojstrannú komunikáciu a rozšírenie jednotky o dodatočné funkcie.

OPENTHERM komunikácia so zdrojom tepla.

V regulátore ja možné nastaviť ako často bude kontrolovaná teplota senzorov, rovnako ako rýchlosť pripojených servopohonov.

Vďaka tomu sa zvyšuje jeho spoľahlivosť a klesajú náklady spojené s prevádzkou.
Regulátor obsahuje tiež funkciu, ktorá bráni zablokovaniu obehového čerpadla usadzujúcim sa kotlovým kameňom - regulátor mimo vykurovacej sezóny zapne čerpadlo na pár minút každých 10 dní.
